超級電容充放電測試電源
更新：2019-11-26 14:06:17??????點擊：
- 品牌：???蓄新/XUXIN
- 型號：???LDX3-K系列
產品介紹
本系列超級電容充放電測試電源采用板橋或全橋式，采用高頻變壓器，IGBT逆變技術，響應速度快，電壓沖擊值下，恢復時間快，輸入電壓，輸出電壓以及控制電壓采用隔離技術，提高了整機的過載可靠性及抗干擾能力，電源參數滿足全程范圍內可調，方便客戶使用。
本系列超級電容充放電測試電源具有瞬態響應速度快，輸出紋波小，輸出穩定等特點。
◇超級電容充放電測試電源軟件預置多個可設置模式，每個模式可以預置電壓/電流/保持時間，工作前可直接選擇模式序號，按下啟動后則執行該序號的工作模式。
◇在任何模式下，執行充電結束后，執行放電模式，在放電過程中，運行電壓可顯示實時電壓值，運行時間可顯示放電時間值，以方便技術人員實時監視放電是否完全。放電結束后，蜂鳴器報警。
◇充電時間/放電時間可設置，最大設置時間為99小時，最小設置時間為1秒，以方便用戶根據測試超級電容產品實際充放電情況來設定。◇本機標配RS485串口，以方便用戶二次開發。
技術參數
◇輸入電壓：三相AC380±10%（或者單相AC220±10%，任選其一） 輸入頻率：50Hz/60Hz
◇恒壓值連續可調范圍：0V-額定值V輸出參數：在程控直流電源設備額定輸出范圍內
◇恒流值連續可調范圍：0A-額定值A(chǔ)
◇輸出電壓、輸出電流及電源參數設定：觸摸屏電子鍵盤設置
◇工作方式：穩壓穩流狀態自動切換
◇穩壓精度：
源效應≤0.3%額定值（輸入電源電壓變化±10%時引起的輸出電壓的變化率）
負載效應≤0.3%（電源輸出電流從零至額定值變化時引起的輸出電壓變化率）
◇穩流精度：
源效應≤0.3%額定值（輸入電源電壓變化±10%時引起的輸出電壓的變化率）
負載效應≤0.3%（輸出電壓從零至額定值變化時引起的輸出電流變化率）
◇輸出紋波：穩壓時≤0.3%額定值（有效值，額定輸出時測量）
◇保護電路：輸出短路、過壓、過載、過溫保護
◇顯示方式：正4位LCD液晶屏顯示
◇顯示誤差：≤1%（20%-100%量程內）
◇標配程控能力：提供RS485接口與計算機連接
（通過485接口完成電源啟動,停止,給定值設定,實時讀取電壓,電流值,工作狀態等功能）
◇工作方式：長時間滿負荷連續工作
◇輸出極性：輸出正（+）不可以接地，負（-）可以接地
◇散熱方式：強制風冷
◇絕緣電阻：≥20MΩ
◇耐壓強度：AC1500V 60S
◇使用環境：室內使用
◇溫度：-15℃～40℃；濕度：10%-85%RH
◇參考尺寸：標準機架式安裝或者立式機箱（具體詳詢客服人員）
選型表格
|
型號 |
LDX3-K6005 |
LDX3-K7005 |
LDX3-K10005 |
LDX3-K12005 |
LDX3-K15005 |
|
|
輸出電壓 |
0-600V |
0-700V |
0-1000V |
0-1200V |
0-1500V |
|
|
輸出電流 |
0-5A |
|||||
|
輸入電壓 |
單相AC220V±10% |
三相AC380±10% |
||||
|
輸入頻率 |
50Hz/60Hz |
|||||
|
備注 |
1、輸出電壓值和輸出電流值可以根據用戶需求定制開發 2、本機編程功能可以根據用戶實際要求定制開發 3、上位機編程功能可以根據用戶實際要求定制開發 |
|||||

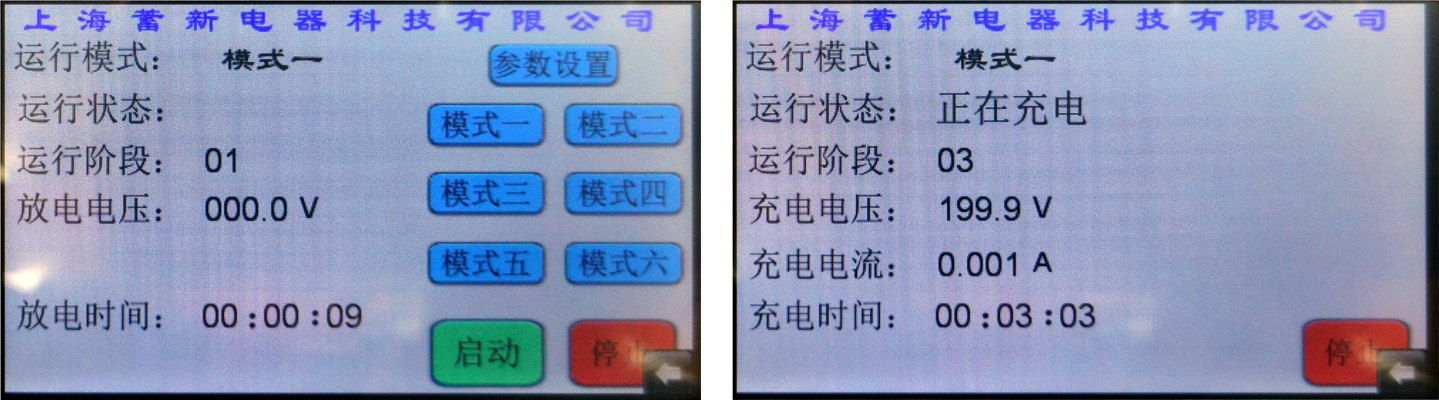

電源充電界面

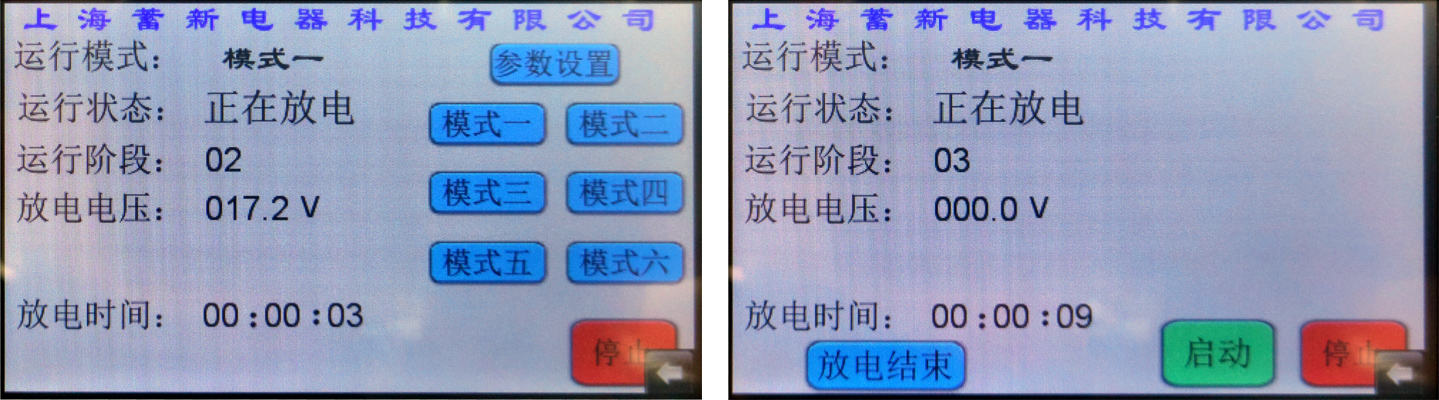

電源放電界面
電源管理員登陸界面
