電動車充電機控制器接線圖詳解
2017-6-11 11:59:19??????點擊：

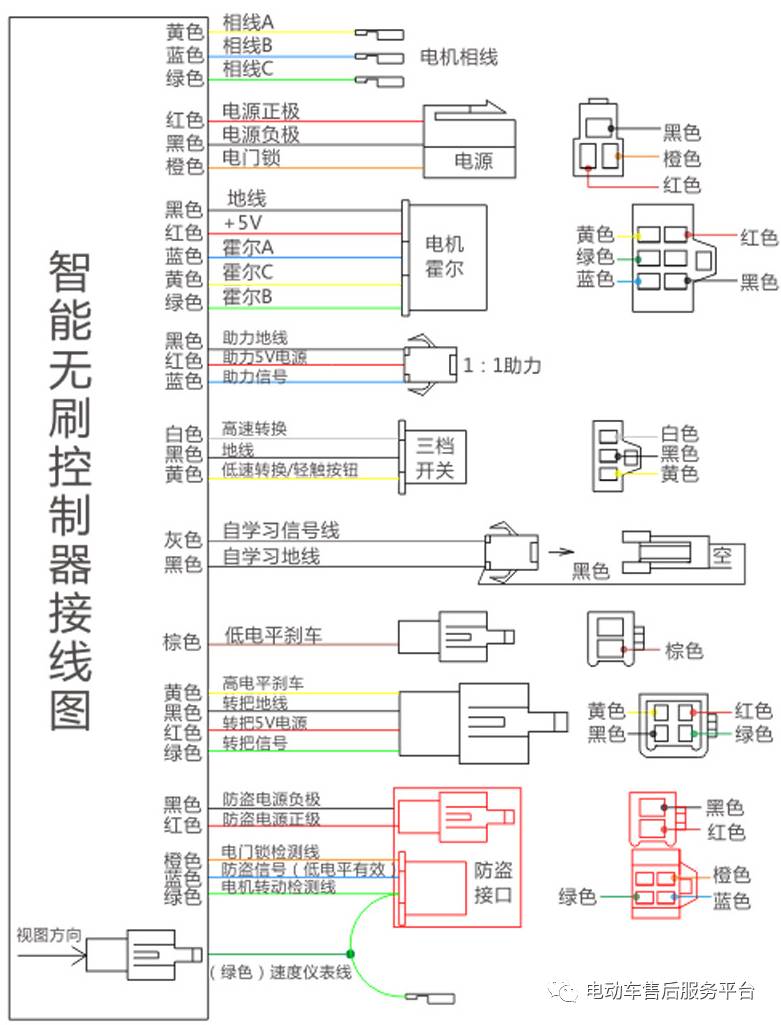

下圖所示為某公司六管精細驅動充電機控制器接線圖：
一、某公司電動車充電機控制器接線說明：
充電機電源輸入 粗紅色線為充電機電源正端，黑色線為充電機電源負端，細橙色線為電門鎖
電機相位（u、v、w輸出）： 粗黃色線為U，粗綠色線為V ，粗藍色線為W。
轉把信號輸入 ： 細紅色線為+5V充電機電源，細綠色為手柄信號輸入，細黑色線為接地線。
電機霍耳（A、B、C輸入）： 細紅色線為+5V充電機電源，細黑色線為接地線。細黃色線為 A，細綠色線為 B，細藍色線為 C。
5.剎車（柔性EABS+機械剎）:
細黃色線為柔性EABS，細藍色線為機械剎（高電平剎車：+12V），細黑 色線為接地線（低電平剎車）。
6.傳感器 : 細紅色線為+5V充電機電源,細黑色線為接地線, 細綠色線為傳感器信號輸入。
7.儀表（轉速）：細紫色線
8.巡航：細棕色線
9.限速：細灰色線
10.自動識別開關線：細黃色線
二、某公司電動車充電機控制器如何接線：
1.分清楚每根線的作用，給控制供電的充電機電源線（一般三根線用一個朔料插銷弄在一起，其中最粗的兩根是給充電機控制器供電的、紅+級、黑的-級，還一根細的紅色的是充電機電源鎖線）
2.轉把（控制速度的），一般是三根細線、紅、藍、黑。也是用朔料插銷弄在一起的。
3.儀表線、速度線、剎車斷電線。一般儀表線和剎車斷電線也是在一起的。
4.還有兩個線，它們可以互相連接在一起的，那可以調節(jié)角度。（60度和120度）
5.三跟主相線，5跟細的（和電機里面霍爾連接的）
三、某公司電動車充電機控制器接線時需要注意的地方：
1.注意好正負極。
2.需要調試不可能一次成功的，但也切記不要隨便亂接。
3.需要根據經驗找到，先排除其他的線的作用。一般最后調試不出來，就可以考慮是電機和充電機控制器角度問題了。
5.電動車充電機控制器和電機有嚴格的匹配關系，需要慢慢調試。
6. 電動車充電機控制器和電機就算型號一樣（假如都是48V300W）也是有可能裝上去沒有作用的，主要原因可能是電機霍爾不匹配。
