直流穩壓電源電壓比較器工作原理及應用
2017-7-6 10:30:06??????點擊：
直流穩壓電源電壓比較器(以下簡稱直流穩壓電源比較器)是一種常用的集成電路。它可用于報警器電路、自動控制電路、測量技術，也可用于V/F變換電路、A/D變換電路、高速采樣電路、電源電壓監測電路、振蕩器及壓控振蕩器電路、過零檢測電路等。本文主要介紹其基本概念、工作原理及典型工作電路，并介紹一些常用的直流穩壓電源電壓比較器。
什么是直流穩壓電源電壓比較器

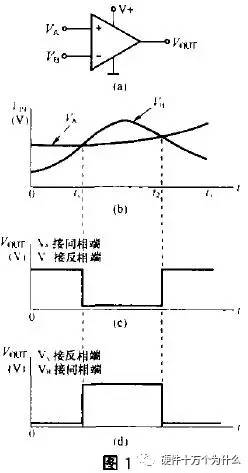

簡單地說， 直流穩壓電源電壓比較器是對兩個模擬電壓比較其大小(也有兩個數字電壓比較的，這里不介紹)，并判斷出其中哪一個電壓高，如圖1所示。圖1(a)是直流穩壓電源比較器，它有兩個輸入端：同相輸入端(“+” 端) 及反相輸入端(“-”端)，有一個輸出端Vout(輸出電平信號)。另外有電源V+及地(這是個單電源直流穩壓電源比較器)，同相端輸入電壓VA，反相端輸入VB。VA和VB的變化如圖1(b)所示。在時間0～t1時，VA>VB；在t1～t2時，VB>VA；在t2～t3時，VA>VB。在這種情況下，Vout的輸出如圖1(c)所示：VA>VB時，Vout輸出高電平(飽和輸出)；VB>VA時，Vout輸出低電平。根據輸出電平的高低便可知道哪個電壓大。
如果把VA輸入到反相端，VB輸入到同相端，VA及VB的電壓變化仍然如圖1(b)所示，則Vout輸出如圖1(d)所示。與圖1(c)比較，其輸出電平倒了一下。輸出電平變化與VA、VB的輸入端有關。

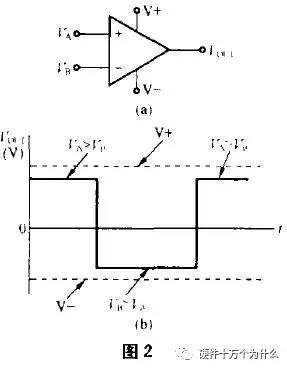

圖2(a)是雙電源(正負電源)供電的直流穩壓電源比較器。如果它的VA、VB輸入電壓如圖1(b)那樣，它的輸出特性如圖2(b)所示。VB>VA時，Vout輸出飽和負電壓。

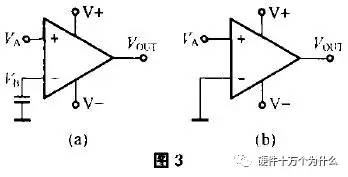

如果輸入電壓VA與某一個固定不變的電壓VB相比較，如圖3(a)所示。此VB稱為參考電壓、基準電壓或閾值電壓。如果這參考電壓是0V(地電平)，如圖3(b)所示，它一般用作過零檢測。
直流穩壓電源比較器的工作原理
直流穩壓電源比較器是由運算放大器發展而來的，直流穩壓電源比較器電路可以看作是運算放大器的一種應用電路。由于直流穩壓電源比較器電路應用較為廣泛，所以開發出了專門的直流穩壓電源比較器集成電路。
圖4(a)由運算放大器組成的差分放大器電路，輸入電壓VA經分壓器R2、R3分壓后接在同相端，VB通過輸入電阻R1接在反相端，RF為反饋電阻，若不考慮輸入失調電壓，則其輸出電壓Vout與VA、VB及4個電阻的關系式為：Vout=(1+RF/R1)·R3/(R2+R3)VA-(RF/R1)VB。若R1=R2，R3=RF，則Vout=RF/R1(VA-VB)，RF/R1為放大器的增益。當R1=R2=0(相當于R1、R2短路)，R3=RF=∞(相當于R3、RF開路)時，Vout=∞。增益成為無窮大，其電路圖就形成圖4(b)的樣子，差分放大器處于開環狀態，它就是直流穩壓電源比較器電路。實際上，直流穩壓電源運放處于開環狀態時，其增益并非無窮大，而Vout輸出是飽和電壓，它小于正負電源電壓，也不可能是無窮大。
從圖4中可以看出，直流穩壓電源比較器電路就是一個運算放大器電路處于開環狀態的差分放大器電路。
同相放大器電路如圖5所示。如果圖5中RF=∞，R1=0時，它就變成與圖3(b)一樣的直流穩壓電源比較器電路了。圖5中的Vin相當于圖3(b)中的VA。
直流穩壓電源比較器與直流穩壓電源運放的差別
直流穩壓電源運放可以做直流穩壓電源比較器電路，但性能較好的直流穩壓電源比較器比通用直流穩壓電源運放的開環增益更高，輸入失調電壓更小，共模輸入電壓范圍更大，壓擺率較高(使直流穩壓電源比較器響應速度更快)。另外，直流穩壓電源比較器的輸出級常用集電極開路結構，如圖6所示，它外部需要接一個上拉電阻或者直接驅動不同電源電壓的負載，應用上更加靈活。但也有一些直流穩壓電源比較器為互補輸出，無需上拉電阻。
這里順便要指出的是，直流穩壓電源比較器電路本身也有技術指標要求，如精度、響應速度、傳播延遲時間、靈敏度等，大部分參數與直流穩壓電源運放的參數相同。在要求不高時可采用通用直流穩壓電源運放來作直流穩壓電源比較器電路。如在A/D變換器電路中要求采用精密直流穩壓電源比較器電路。
由于直流穩壓電源比較器與直流穩壓電源運放的內部結構基本相同，其大部分參數(電特性參數)與直流穩壓電源運放的參數項基本一樣(如輸入失調電壓、輸入失調電流、輸入偏置電流等)。
直流穩壓電源運放與直流穩壓電源比較器之間的三大區別：
⑴：放大器與直流穩壓電源比較器的主要區別是閉環特性!
放大器(如4558和5532）大都工作在閉環狀態,所以要求閉環后不能自激.而直流穩壓電源比較器大都工作在開環狀態更追求速度.對于頻率比較低的情況放大器完全可以代替直流穩壓電源比較器(要主意輸出電平),反過來直流穩壓電源比較器大部分情況不能當作放大器使用.因為直流穩壓電源比較器為了提高速度進行優化,這種優化卻減小了閉環穩定的范圍.而直流穩壓電源運放專為閉環穩定范圍進行優化,故降低了速度.
所以相同價位檔次的直流穩壓電源比較器和放大器最好是各司其責.如同放大器可以用作直流穩壓電源比較器一樣,也不能排除直流穩壓電源比較器也可以用作放大器.但是你為了讓它閉環穩定所付出的代價可能超過加一個放大器!
換言之,看一個直流穩壓電源運放是當作直流穩壓電源比較器還是放大器就是看電路的負反饋深度.所以,淺閉環的直流穩壓電源比較器有可能工作在放大器狀態并不自激.但是一定要作大量的試驗,以保證在產品的所有工作狀態下都穩定!這時候你就要成本/風險仔細核算一下了.
⑵：運算放大器和直流穩壓電源比較器如出一轍，簡單的講，直流穩壓電源比較器就是直流穩壓電源運放的開環應用，但直流穩壓電源比較器的設計是針對電壓門限比較而用的，要求的比較門限精確，比較后的輸出邊沿上升或下降時間要短，輸出符合TTL/CMOS 電平/或OC 等，不要求中間環節的準確度，同時驅動能力也不一樣。一般情況：用直流穩壓電源運放做直流穩壓電源比較器，多數達不到滿幅輸出，或比較后的邊沿時間過長，因此設計中少用直流穩壓電源運放做直流穩壓電源比較器為佳。
直流穩壓電源運放和直流穩壓電源比較器的區別
直流穩壓電源比較器和直流穩壓電源運放雖然在電路圖上符號相同，但這兩種直流穩壓電源器件確有非常大的區別，一般不可以互換，區別如下:
1、直流穩壓電源比較器的翻轉速度快，大約在ns 數量級，而直流穩壓電源運放翻轉速度一般為us 數量級(特殊的高速直流穩壓電源運放除外)。
2、直流穩壓電源運放可以接入負反饋電路，而直流穩壓電源比較器則不能使用負反饋，雖然直流穩壓電源比較器也有同相和反相兩個輸入端，但因為其內部沒有相位補償電路，所以，如果接入負反饋，電路不能穩定工作。內部無相位補償電路，這也是直流穩壓電源比較器比直流穩壓電源運放速度快很多的主要原因。
3、直流穩壓電源運放輸出級一般采用推挽電路，雙極性輸出。而多數直流穩壓電源比較器輸出級為集電極開路結構，所以需要上拉電阻，單極性輸出，容易和數字電路連接。
⑶：直流穩壓電源比較器(LM339和LM393)輸出是集電極開路(OC)結構, 需要上拉電阻才能有對外輸出電流的能力. 而直流穩壓電源運放輸出級是推挽的結構, 有對稱的拉電流和灌電流能力.另外直流穩壓電源比較器為了加快響應速度, 中間級很少, 也沒有內部的頻率補償. 直流穩壓電源運放則針對線性區工作的需要加入了補償電路.
所以直流穩壓電源比較器(LM339 和LM393)不適合作直流穩壓電源運放用.
直流穩壓電源運放（如JRC4558和NE5532）主要用在調音臺和卡拉OK前置放大器音頻放大級（雙電源供電），在無線話筒（無線麥克風）的發射部分和無線話筒接收機音頻放大都使用了直流穩壓電源運放（單電源供電的直流穩壓電源運放），在無線話筒接收機的靜噪電路使用了直流穩壓電源比較器（LM339或LM393）。
直流穩壓電源比較器典型應用電路
這里舉兩個簡單的直流穩壓電源比較器電路為例來說明其應用。
1.散熱風扇自動控制電路
一些大功率直流穩壓電源器件或模塊在工作時會產生較多熱量使溫度升高，一般采用散熱片并用風扇來冷卻以保證正常工作。這里介紹一種極簡單的溫度控制電路，如圖7所示。負溫度系數(NTC)熱敏電阻RT粘貼在散熱片上檢測功率直流穩壓電源器件的溫度(散熱片上的溫度要比直流穩壓電源器件的溫度略低一些)，當5V電壓加在RT及R1電阻上時，在A點有一個電壓VA。當散熱片上的溫度上升時，則熱敏電阻RT的阻值下降，使VA上升。RT的溫度特性如圖8所示。它的電阻與溫度變化曲線雖然線性度并不好，但是它是單值函數(即溫度一定時，其阻值也是一定的單值)。如果我們設定在80℃時應接通散熱風扇，這80℃即設定的閾值溫度TTH，在特性曲線上可找到在80℃時對應的RT的阻值。R1的阻值是不變的(它安裝在電路板上，在環境溫度變化不大時可認為R1值不變)，則可以計算出在80℃時的VA值。
R2與RP組成分壓器，當5V電源電壓是穩定電壓時(電壓穩定性較好)，調節RP可以改變VB的電壓(電位器中心頭的電壓值)。VB值為直流穩壓電源比較器設定的閾值電壓，稱為VTH。
設計時希望散熱片上的溫度一旦超過80℃時接通散熱風扇實現散熱，則VTH的值應等于80℃時的K值。一旦VA>VTH，則直流穩壓電源比較器輸出低電平，繼電器K吸合，散熱風扇(直流電機)得電工作，使大功率直流穩壓電源器件降溫。VA、VTH電壓變化及直流穩壓電源比較器輸出電壓Vout的特性如圖9所示。這里要說清楚的是在VA開始大于VTH時，風扇工作，但散熱體有較大的熱量，要經過一定時問才能把溫度降到80℃以下。
從圖7可看出，要改變閾值溫度TTH十分方便，只要相應地改變VTH值即可。VTH值增大，TTH增大；反之亦然，調整十分方便。只要RT確定，RT的溫度特性確定，則R1、R2、RP可方便求出(設流過RT、R1及R2、RP的電流各為0.1～0.5mA)。
2.直流穩壓電源窗口比較器
直流穩壓電源窗口比較器常用兩個直流穩壓電源比較器組成(雙直流穩壓電源比較器)，它有兩個閾值電壓VTHH(高閾值電壓)及VTHL(低閾值電壓)，與VTHH及VTHL比較的電壓VA輸入兩個直流穩壓電源比較器。若VTHL≤VA≤VTHH，Vout輸出高電平；若VA<VTHL，VA>VTHH，則Vout輸出低電平，如圖10所示。圖10是一個冰箱報警器電路。冰箱正常工作溫度設為0～5℃，(0℃到5℃是一個“窗口”)，在此溫度范圍時直流穩壓電源比較器輸出高電平(表示溫度正常)；若冰箱溫度低于0V或高于5℃，則直流穩壓電源比較器輸出低電平，此低電平信號電壓輸入微控制器(μC)作報警信號。
溫度傳感器采用NTC熱敏電阻RT，已知RT在0℃時阻值為333.1kΩ；5℃時阻值為258.3kΩ，則按1.5V工作電壓及流過R1、RT的電流約1.5 uA，可求出R1的值。R1的值確定后，可計算出0℃時的VA值為0.5V(按圖10中R1=665kΩ時)，5℃時的VA值為0.42V，則VTHL=0.42V，VTHH=0.5V。若設R2=665kΩ，則按圖11，可求出流過R2、R3、R4電阻的電流I=(1.5V-0.5V)/665kΩ=0.0015mA，按R4×I/=0.42V，可求出R4=280kΩ再按0.5V=(R3+R4)0.0015mA， 則可求出R3=53.3kΩ。
本例中兩個直流穩壓電源比較器采用低工作電壓、低功耗、互補輸出雙直流穩壓電源比較器LT1017，無需外接上拉電阻。
