自己動手制作可調直流電源，請大家圍觀一下
2017-5-25 11:11:11??????點擊：
自己DIY可調直流電源。由于家里沒什么電子零件，如果網購的話一家買不齊，分多家購買的話運費傷不起。故而直流電源板都是買的成品，但是現在的直流電源價格有點貴，而且以前再某寶上買了一個，倒是便宜但是太不耐用了，用了幾天就壞了，自己打開，做工我只能呵呵一下。數控直流穩壓電源 降壓模塊集成電壓電流表也是在隔壁論壇搞優惠活動是購入的，變壓器什么的都可以在論壇里購買，也很便宜。實際上這個直流電源主要是制作外殼和接線而已，但是需要懂電路圖和直流電源的工作原理。由于賣家沒有提供直流電源電路圖，在這里只能附上參數。
直流電源模塊參數：
模塊性質: 非隔離同步整流恒流恒壓降壓模塊（BUCK)
常態輸入電壓: DC(直流）12V-55V（請輸入不要高于55V使用）
極限輸入電壓： DC(直流）55V （輸入超過55V，保護管擊穿并有燒主控芯片的風險；請不要嘗試）
常態輸出電壓: DC(直流）1.25V-53V 無極 連續可調
輸出電流: 20A最大 (電流大小與壓差，溫度等因素有關，大電流時，芯片過熱會自動降低輸出功率；在普通環境溫度自帶風扇散熱，輸出電流可在10A-20A穩定長時間工作，因受最大功率的限制，不同輸出電壓，最大輸出電流會有所不同，例如：輸出10V，最大可達20A;輸出30V，最大10A)
轉換效率: 高轉換率，最高可達95%
功率：最大300W(輸出電壓的不同，功率會有所不同,另不能超功率使用）
工作頻率: 300KHz
工作穩定: -40度 到 +85度
電源指示燈：有（藍色）
充電指示燈：有（紅色，充電時藍色電源指示燈滅，紅色燈亮）
充滿轉燈:有（藍色，充滿電時紅色燈滅藍色燈亮）
恒流指示燈：有 （綠色）
USB接口：有（額定電流2.0A，額定電壓5V）
USB接口保護電路：有（超壓過流保護）
風扇降壓驅動電路：有(額定電流2.0A,額定電壓12V）
風扇：有 （直流12V 超長壽命磁懸浮靜音風扇）
風扇溫控：有（根據模塊工作狀態，自動啟動風扇）
短路保護：有
輸入防反接保護：有（可長時間反接，不燒模塊；想接多長時間都行）
輸出防反接保護：有
瞬態過壓保護：有（只針對瞬態有效，請不要輕易嘗試超壓，可能會永久損壞模塊）
過溫保護：有（過溫自動降壓降功率)
超溫保護：有（超溫自動關斷輸出)
輸出防反灌：有（大功率理想二極管）
數控直流可調穩壓電源 降壓模塊集成電壓電流表
最新升級！電壓設定與電流設定可以快速操作。自帶液晶顯示，并帶有數字電壓電流表功能，通過液晶屏可方便查看預設電壓、輸入電壓、輸出電壓，預設電流、輸出電流、輸出功率、液晶亮度。并可以設置過壓關斷輸出、過流關斷輸出、過功率關斷輸出。

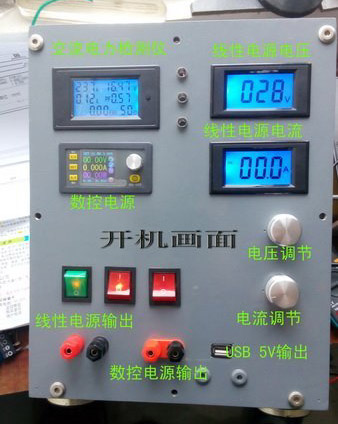

下面就看看我的直流電源成果吧，美美的贊一下！?。。?/span>
以下是網友們的評論：
1、利用模塊搭建自己的直流電源是一個非常好的辦法，畢竟，成品模塊的可靠性比自己制作的要好一些，成本也相對要低一些，況且，元器件布局和焊接都比自己動手要好，合理利用現成模塊組合規劃自己的作品。DIY出個性化作品也是一種DIY。而且是實用的。
2、不錯，竟然可以輸出20A電流的直流電源。
3、板子好貴，居然要一百多，想做個正負直流電源的，加變壓器這些快1K了
4、謝謝樓主分享自己的直流電源制作技術~~~~~~~~~~~~~~~
表揚的就不發了，有點小自豪...
