充電機(jī)充電鋰離子蓄電池極片殘留水分測驗(yàn)及其對(duì)功能的影響
2017-9-19 9:31:09??????點(diǎn)擊：
充電機(jī)充電鋰離子蓄電池已經(jīng)成為便攜式移動(dòng)設(shè)備的標(biāo)配電源，而且近年來在電動(dòng)汽車和儲(chǔ)能商場開展迅猛。對(duì)充電機(jī)充電蓄電池的安全性，能量密度，功率密度，可靠性和循環(huán)壽命的要求也不斷提高，而充電機(jī)充電鋰離子蓄電池功能遭到眾多要素的影響，不僅僅包含充電機(jī)充電蓄電池規(guī)劃、原資料、工藝水平、設(shè)備精度等方面，還包含環(huán)境要素，比如溫度、潔凈度和水分。即使少量的雜質(zhì)也會(huì)對(duì)充電機(jī)充電鋰離子蓄電池的循環(huán)安穩(wěn)性和安全性構(gòu)成晦氣影響。因而，我們有必要高度重視出產(chǎn)進(jìn)程，并嚴(yán)格操控質(zhì)量。其間，水分的操控就十分要害。商業(yè)化充電機(jī)充電鋰離子蓄電池在環(huán)境水分嚴(yán)格操控的大型枯燥間內(nèi)出產(chǎn)，一切部件在充電機(jī)充電蓄電池拼裝前都要進(jìn)行枯燥。本文針對(duì)充電機(jī)充電蓄電池極片的水分測驗(yàn)與操控的基礎(chǔ)知識(shí)進(jìn)行整理，共享給我們。
1、水分危害充電機(jī)充電蓄電池功能的根本機(jī)理
充電機(jī)充電鋰離子蓄電池中水分如果過高，會(huì)與電解液反響。首要，水分與電解液里邊的鋰鹽反響生成HF：
H2O + LiPF6 → POF3 + LiF + 2HF
氫氟酸是一中腐蝕性很強(qiáng)的酸，它能夠使充電機(jī)充電蓄電池內(nèi)部的金屬零件腐蝕，進(jìn)而使充電機(jī)充電蓄電池終究漏液。而且HF破壞SEI膜，會(huì)與SEI膜首要成分持續(xù)發(fā)作反響：
ROCO2Li + HF → ROCO2H + LiF
Li2CO3 + 2HF → H2CO3 + 2LiF
最后，在充電機(jī)充電蓄電池內(nèi)部發(fā)作LiF沉積，使鋰離子在充電機(jī)充電蓄電池負(fù)極片發(fā)作不可逆轉(zhuǎn)的化學(xué)反響，耗費(fèi)活性鋰離子，充電機(jī)充電蓄電池的能量就減少了。當(dāng)水分滿足多時(shí)，發(fā)作的氣體多，充電機(jī)充電蓄電池內(nèi)部的壓力就會(huì)變大，然后引起充電機(jī)充電蓄電池受力變形，呈現(xiàn)充電機(jī)充電蓄電池鼓漲，漏液等風(fēng)險(xiǎn)。
2、極片殘留水分測驗(yàn)
充電機(jī)充電蓄電池極片中殘留的水分一般為幾百ppm，相對(duì)而言水分含量較低，無法用簡單辦法丈量，一般選用卡爾費(fèi)休庫倫法測驗(yàn)微量水分，其原理是一種電化學(xué)辦法。儀器電解池中的卡氏試劑到達(dá)平衡時(shí)注入含水的樣品，水參加碘、二氧化硫的氧化復(fù)原反響，在吡啶和甲醇存在的情況下，生成氫碘酸吡啶和甲基硫酸吡啶，耗費(fèi)了的碘在陽極電解發(fā)作，然后使氧化復(fù)原反響不斷進(jìn)行，直至水分悉數(shù)耗盡停止，依據(jù)法拉第電解規(guī)律，電解發(fā)作的碘同電解時(shí)耗用的電量成正比例聯(lián)系的，其反響如下：
H2O+I2+SO2+3C5H5N→2C5H5N·HI+C5H5N·SO3
在電解進(jìn)程中,電極反響如下：
陽極：2I- - 2e→I2
陰極：I2 + 2e→2I-
2H+ + 2e→H2↑
從以上反響中能夠看出，即1摩爾的碘氧化1摩爾的二氧化硫，需求1摩爾的水。所以電解碘的電量相當(dāng)于電解水的電量，電解1摩爾碘需求2×96493庫侖電量，電解1毫摩爾水需求電量為96493毫庫侖電量。樣品中水分含量依據(jù)式（1）計(jì)算：
（1）式中：W---樣品中的水分含量，μg； Q---電解電量，mC；18---水的分子量。

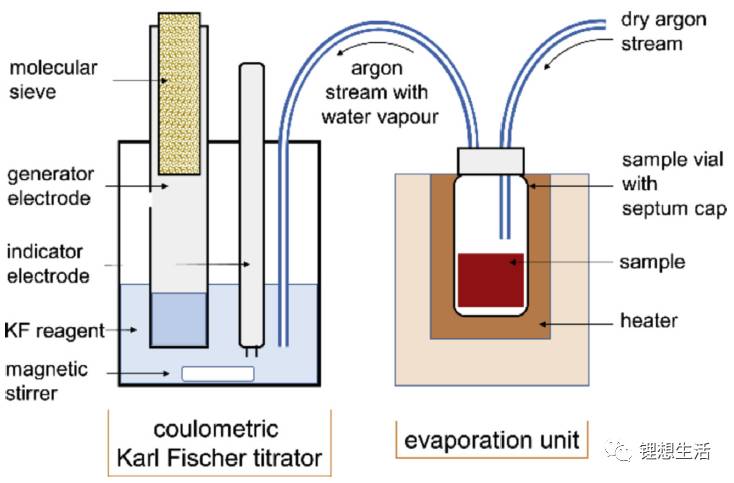

卡爾費(fèi)休庫倫微量水分測驗(yàn)儀一般結(jié)構(gòu)如圖1所示，首要包含卡爾費(fèi)休電解池和樣品加熱單元，極片樣品放入密封樣品瓶中，然后一定溫度下加熱樣品瓶，樣品中的水分蒸騰，然后使用枯燥氣體將水蒸氣送入電解池中參加反響，再測定電解進(jìn)程中的電量，然后滴定水分含量。
圖1 卡爾費(fèi)休水分測驗(yàn)儀結(jié)構(gòu)示意圖

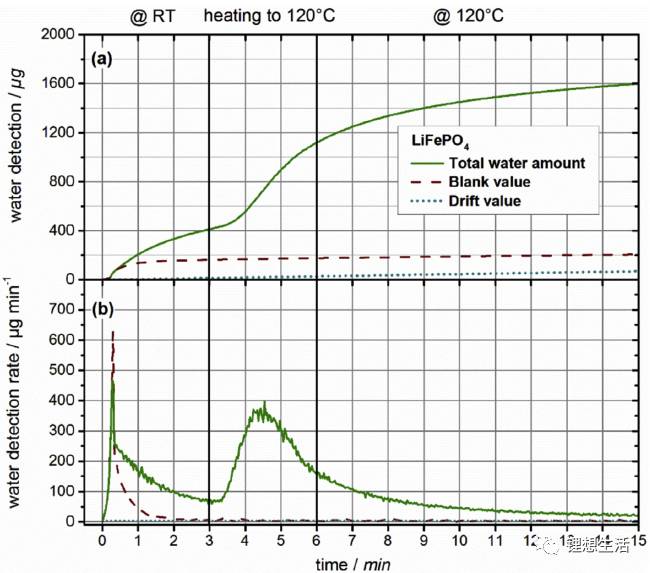

Michael Stich等人選用圖1所示設(shè)備愈加詳細(xì)研討了充電機(jī)充電蓄電池極片水分枯燥行為。試驗(yàn)進(jìn)程中，他們對(duì)極片加熱枯燥分兩步進(jìn)行：榜首步，樣品在室溫下用枯燥氬氣沖刷，并監(jiān)測從樣品開釋的水量。隨后，將樣品置于加熱單元中，將其加熱至120℃，持續(xù)時(shí)刻為12分鐘，使得樣品中的水發(fā)作蒸騰，并測定水分含量。一起，為了驗(yàn)證試驗(yàn)數(shù)據(jù)的準(zhǔn)確性，先測定了不加樣品的空瓶水分含量（Blank value），并考慮水分的漂移值（Drift value）。圖2是LiFePO4電極樣品水分測定進(jìn)程中，開釋的水分含量，水分開釋速率以及空白值和漂移值的時(shí)刻演化進(jìn)程?？瞻字凳滓尸F(xiàn)在測定的最開始幾秒內(nèi)，首要是空玻璃瓶壁吸附的水和氣相中的水分。在測驗(yàn)加熱進(jìn)程中，樣品中的水分不可能短時(shí)刻內(nèi)經(jīng)過加熱悉數(shù)蒸騰出來進(jìn)入電解池中參加反響，Michael依據(jù)表征薄膜枯燥進(jìn)程的經(jīng)歷公式（2）對(duì)測驗(yàn)樣品時(shí)6-15min中的水分開釋速率進(jìn)行擬合：
（2）曲線擬合后獲取公式中的參數(shù)a、b、k1、k2，再經(jīng)過公式外推計(jì)算試驗(yàn)測驗(yàn)后樣品中剩下的水分，詳細(xì)如圖3所示。
圖2 卡爾費(fèi)休水分測驗(yàn)進(jìn)程水分含量和滴定速率演化進(jìn)程
LiFePO4電極水分檢測率曲線擬合和外推
這樣，卡爾費(fèi)休法所測定的水分能夠分為三個(gè)部分：
1）室溫下，枯燥氬氣沖刷的前3分鐘內(nèi)，所檢測到的水分。
2）在120℃的加熱13分鐘進(jìn)程中，用枯燥氬氣沖刷檢測到的水分，
3）試驗(yàn)后剩下的水，依據(jù)水分測定速率曲線擬合并外推計(jì)算的水分。
3、極片水分殘留量操控
在充電機(jī)充電鋰離子蓄電池出產(chǎn)進(jìn)程中，負(fù)極一般是水系漿料，正極一般是油系漿料。在漿料涂覆之后，充電機(jī)充電蓄電池極片榜首次進(jìn)行枯燥，這一步首要意圖是去除漿料中的溶劑，構(gòu)成微觀多孔結(jié)構(gòu)的充電機(jī)充電蓄電池極片。此步枯燥之后，極片中依舊殘留較高的水分。而且后續(xù)的極片加工進(jìn)程，因?yàn)槎嗫赘弑缺砻娣e特色極片簡單從環(huán)境空氣中吸收水分。因而，充電機(jī)充電蓄電池極片殘留水分操控是十分要害的進(jìn)程，現(xiàn)在首要有兩個(gè)去除殘留水分的枯燥工序：
1）在充電機(jī)充電蓄電池卷繞或疊片之前，對(duì)充電機(jī)充電蓄電池極片進(jìn)行真空枯燥，一般枯燥溫度為80 ~ 150 ℃，充電機(jī)充電蓄電池極片往往成卷或成堆枯燥，進(jìn)程中進(jìn)行屢次氣體置換。除了加熱、真空度和氣體置換等枯燥程序外，極卷的尺寸，或許堆積片數(shù)對(duì)枯燥作用也有較大影響，需求認(rèn)真考慮。
2）在充電機(jī)充電蓄電池注液之前，對(duì)拼裝好的充電機(jī)充電蓄電池進(jìn)行真空枯燥，因?yàn)榇丝坛潆姍C(jī)充電蓄電池包含隔閡等部件，枯燥溫度一般為60 ~ 80 ℃，屢次氣體置換。此刻，枯燥溫度較低，充電機(jī)充電蓄電池各部件拼裝在一起，預(yù)留的注液口較小，這些條件都晦氣于水分去除。

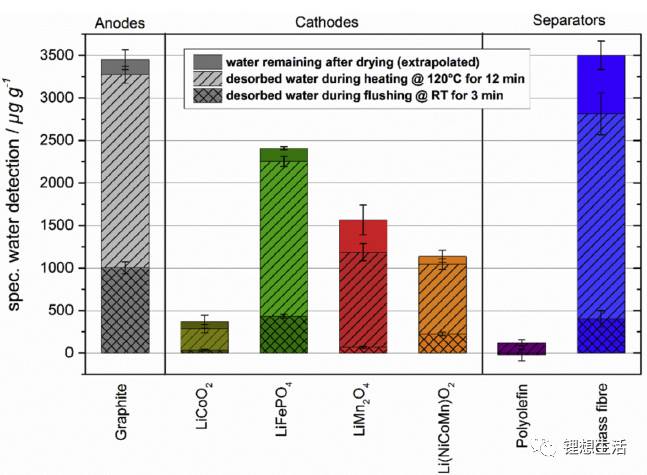

Michael Stich等選用第2部分所述辦法，研討了各種充電機(jī)充電蓄電池極片枯燥進(jìn)程?？菰镌囼?yàn)所包含的三部分水分含量如圖4所示。其間，石墨負(fù)極是水系漿料，極片中殘留水分含量較高，而正極極片含水分差異較大。影響電極極片枯燥行為的首要要素包含電極比表面積、資料親水性，與水的結(jié)合強(qiáng)度等。例如納米資料比表面積大，更簡單吸水。因而，極片枯燥程序需求依據(jù)電極資料特性設(shè)定，以到達(dá)更佳枯燥作用。
圖4 各種電極資料的枯燥水分含量
隨后，Michael Stich還對(duì)極片吸潮進(jìn)程進(jìn)行了研討。各種電極資料在80℃，12h枯燥之后，去除了一部分水分，經(jīng)過卡爾費(fèi)休水分測驗(yàn)儀測驗(yàn)電極枯燥后水分，其含量都在700μg/g以下，玻璃纖維隔閡1040μg/g。然后把它們放置在相對(duì)濕度40%的大氣環(huán)境中，調(diào)查它們的吸潮行為，其成果如圖5所示，由圖可見，吸付大部分水是在榜首個(gè)小時(shí)內(nèi)發(fā)作的。石墨負(fù)極在榜首小時(shí)內(nèi)吸收了80％以上的水分，乃至玻璃纖維隔閡和LiFePO4正極的吸水百分比更高。LiMn2O4和Li（NiCoMn）O2正極涂層厚度較薄，吸水率較低，LiCoO2正極總水含量低。充電機(jī)充電蓄電池極片枯燥很困難，而吸潮卻很簡單。因而，充電機(jī)充電蓄電池出產(chǎn)環(huán)境濕度操控很重要，特別是極片枯燥之后，充電機(jī)充電蓄電池的拼裝加工需求嚴(yán)格操控環(huán)境水分。
各種電極資料在80℃，12h枯燥之后的吸潮進(jìn)程
4、極片殘留水分對(duì)充電機(jī)充電蓄電池功能的影響
Michael Stich等以石墨/LiFePO4扣子充電機(jī)充電蓄電池為例，研討了水分對(duì)充電機(jī)充電蓄電池功能的影響，水分含量高的充電機(jī)充電蓄電池循環(huán)容量衰減嚴(yán)峻，內(nèi)阻增加，如圖6所示。容量衰減的首要原因可能與SEI中導(dǎo)電性差的LiF不斷堆集，LiPF6的水解構(gòu)成的酸性導(dǎo)致Fe離子的溶解和電解液中LiPF6濃度的不斷下降有關(guān)。圖6b是在放電狀態(tài)下石墨/LiFePO 4扣子充電機(jī)充電蓄電池的溝通阻抗譜，水分含量高的扣子充電機(jī)充電蓄電池在較高頻率處呈現(xiàn)一個(gè)額外的半圓，而且第二個(gè)半圓頻率約為100Hz到1Hz。這些半圓歸因于SEI增厚和電荷轉(zhuǎn)移電阻，標(biāo)明構(gòu)成了電阻大的界面膜。充電機(jī)充電蓄電池的歐姆電阻沒有明顯變化，標(biāo)明電解液的電導(dǎo)率沒有遭到LiPF6水解的影響。
水分含量對(duì)石墨/LiFePO4充電機(jī)充電蓄電池循環(huán)安穩(wěn)性和內(nèi)阻的影響
對(duì)充電機(jī)充電蓄電池極片殘留水分與充電機(jī)充電蓄電池功能的聯(lián)系進(jìn)行了愈加體系的研討。水分含量不同的正極片拼裝成充電機(jī)充電蓄電池的循環(huán)功能曲線示如圖7。在前50周循環(huán)中，電極水分含量不同的充電機(jī)充電蓄電池容量衰減率挨近，循環(huán)安穩(wěn)。正極片水分含量在0.4‰~ 0.5‰間的充電機(jī)充電蓄電池循環(huán)功能杰出，1C電流充放電循環(huán)200周后，充電機(jī)充電蓄電池放電容量仍堅(jiān)持為初始容量的92.9％。跟著循環(huán)的進(jìn)行，正極片水分含量超越0.6‰的充電機(jī)充電蓄電池容量急速衰減，功能惡化。這可能是因?yàn)槌浞烹娧h(huán)初始各充電機(jī)充電蓄電池極片分出的水分相差不多，跟著循環(huán)的進(jìn)行，水分含量較高（超越0.6‰）的充電機(jī)充電蓄電池極片中有更多的水分?jǐn)U散至電解液中，與電解液中的鋰鹽發(fā)作反響發(fā)作了具有極強(qiáng)的腐蝕性HF，破壞了鋰充電機(jī)充電蓄電池結(jié)構(gòu)，導(dǎo)致充電機(jī)充電蓄電池容量衰減。尤其是跟著充放電進(jìn)程的進(jìn)行，HF含量越高的充電機(jī)充電蓄電池衰減越快。
不同水分含量充電機(jī)充電蓄電池1C循環(huán)功能曲線
從圖8中1C~5C的倍率功能比照可看出，充電機(jī)充電蓄電池極片水分含量在0.3‰~ 0.6‰?yún)^(qū)間的充電機(jī)充電蓄電池放電比容較高且挨近，跟著放電倍率的增大（2C~ 5C），充電機(jī)充電蓄電池極片水分含量超越0.6‰，容量衰減速度增大。
1、水分危害充電機(jī)充電蓄電池功能的根本機(jī)理
充電機(jī)充電鋰離子蓄電池中水分如果過高，會(huì)與電解液反響。首要，水分與電解液里邊的鋰鹽反響生成HF：
H2O + LiPF6 → POF3 + LiF + 2HF
氫氟酸是一中腐蝕性很強(qiáng)的酸，它能夠使充電機(jī)充電蓄電池內(nèi)部的金屬零件腐蝕，進(jìn)而使充電機(jī)充電蓄電池終究漏液。而且HF破壞SEI膜，會(huì)與SEI膜首要成分持續(xù)發(fā)作反響：
ROCO2Li + HF → ROCO2H + LiF
Li2CO3 + 2HF → H2CO3 + 2LiF
最后，在充電機(jī)充電蓄電池內(nèi)部發(fā)作LiF沉積，使鋰離子在充電機(jī)充電蓄電池負(fù)極片發(fā)作不可逆轉(zhuǎn)的化學(xué)反響，耗費(fèi)活性鋰離子，充電機(jī)充電蓄電池的能量就減少了。當(dāng)水分滿足多時(shí)，發(fā)作的氣體多，充電機(jī)充電蓄電池內(nèi)部的壓力就會(huì)變大，然后引起充電機(jī)充電蓄電池受力變形，呈現(xiàn)充電機(jī)充電蓄電池鼓漲，漏液等風(fēng)險(xiǎn)。
2、極片殘留水分測驗(yàn)
充電機(jī)充電蓄電池極片中殘留的水分一般為幾百ppm，相對(duì)而言水分含量較低，無法用簡單辦法丈量，一般選用卡爾費(fèi)休庫倫法測驗(yàn)微量水分，其原理是一種電化學(xué)辦法。儀器電解池中的卡氏試劑到達(dá)平衡時(shí)注入含水的樣品，水參加碘、二氧化硫的氧化復(fù)原反響，在吡啶和甲醇存在的情況下，生成氫碘酸吡啶和甲基硫酸吡啶，耗費(fèi)了的碘在陽極電解發(fā)作，然后使氧化復(fù)原反響不斷進(jìn)行，直至水分悉數(shù)耗盡停止，依據(jù)法拉第電解規(guī)律，電解發(fā)作的碘同電解時(shí)耗用的電量成正比例聯(lián)系的，其反響如下：
H2O+I2+SO2+3C5H5N→2C5H5N·HI+C5H5N·SO3
在電解進(jìn)程中,電極反響如下：
陽極：2I- - 2e→I2
陰極：I2 + 2e→2I-
2H+ + 2e→H2↑
從以上反響中能夠看出，即1摩爾的碘氧化1摩爾的二氧化硫，需求1摩爾的水。所以電解碘的電量相當(dāng)于電解水的電量，電解1摩爾碘需求2×96493庫侖電量，電解1毫摩爾水需求電量為96493毫庫侖電量。樣品中水分含量依據(jù)式（1）計(jì)算：
（1）式中：W---樣品中的水分含量，μg； Q---電解電量，mC；18---水的分子量。
卡爾費(fèi)休庫倫微量水分測驗(yàn)儀一般結(jié)構(gòu)如圖1所示，首要包含卡爾費(fèi)休電解池和樣品加熱單元，極片樣品放入密封樣品瓶中，然后一定溫度下加熱樣品瓶，樣品中的水分蒸騰，然后使用枯燥氣體將水蒸氣送入電解池中參加反響，再測定電解進(jìn)程中的電量，然后滴定水分含量。
圖1 卡爾費(fèi)休水分測驗(yàn)儀結(jié)構(gòu)示意圖
Michael Stich等人選用圖1所示設(shè)備愈加詳細(xì)研討了充電機(jī)充電蓄電池極片水分枯燥行為。試驗(yàn)進(jìn)程中，他們對(duì)極片加熱枯燥分兩步進(jìn)行：榜首步，樣品在室溫下用枯燥氬氣沖刷，并監(jiān)測從樣品開釋的水量。隨后，將樣品置于加熱單元中，將其加熱至120℃，持續(xù)時(shí)刻為12分鐘，使得樣品中的水發(fā)作蒸騰，并測定水分含量。一起，為了驗(yàn)證試驗(yàn)數(shù)據(jù)的準(zhǔn)確性，先測定了不加樣品的空瓶水分含量（Blank value），并考慮水分的漂移值（Drift value）。圖2是LiFePO4電極樣品水分測定進(jìn)程中，開釋的水分含量，水分開釋速率以及空白值和漂移值的時(shí)刻演化進(jìn)程?？瞻字凳滓尸F(xiàn)在測定的最開始幾秒內(nèi)，首要是空玻璃瓶壁吸附的水和氣相中的水分。在測驗(yàn)加熱進(jìn)程中，樣品中的水分不可能短時(shí)刻內(nèi)經(jīng)過加熱悉數(shù)蒸騰出來進(jìn)入電解池中參加反響，Michael依據(jù)表征薄膜枯燥進(jìn)程的經(jīng)歷公式（2）對(duì)測驗(yàn)樣品時(shí)6-15min中的水分開釋速率進(jìn)行擬合：
（2）曲線擬合后獲取公式中的參數(shù)a、b、k1、k2，再經(jīng)過公式外推計(jì)算試驗(yàn)測驗(yàn)后樣品中剩下的水分，詳細(xì)如圖3所示。
圖2 卡爾費(fèi)休水分測驗(yàn)進(jìn)程水分含量和滴定速率演化進(jìn)程
LiFePO4電極水分檢測率曲線擬合和外推
這樣，卡爾費(fèi)休法所測定的水分能夠分為三個(gè)部分：
1）室溫下，枯燥氬氣沖刷的前3分鐘內(nèi)，所檢測到的水分。
2）在120℃的加熱13分鐘進(jìn)程中，用枯燥氬氣沖刷檢測到的水分，
3）試驗(yàn)后剩下的水，依據(jù)水分測定速率曲線擬合并外推計(jì)算的水分。
3、極片水分殘留量操控
在充電機(jī)充電鋰離子蓄電池出產(chǎn)進(jìn)程中，負(fù)極一般是水系漿料，正極一般是油系漿料。在漿料涂覆之后，充電機(jī)充電蓄電池極片榜首次進(jìn)行枯燥，這一步首要意圖是去除漿料中的溶劑，構(gòu)成微觀多孔結(jié)構(gòu)的充電機(jī)充電蓄電池極片。此步枯燥之后，極片中依舊殘留較高的水分。而且后續(xù)的極片加工進(jìn)程，因?yàn)槎嗫赘弑缺砻娣e特色極片簡單從環(huán)境空氣中吸收水分。因而，充電機(jī)充電蓄電池極片殘留水分操控是十分要害的進(jìn)程，現(xiàn)在首要有兩個(gè)去除殘留水分的枯燥工序：
1）在充電機(jī)充電蓄電池卷繞或疊片之前，對(duì)充電機(jī)充電蓄電池極片進(jìn)行真空枯燥，一般枯燥溫度為80 ~ 150 ℃，充電機(jī)充電蓄電池極片往往成卷或成堆枯燥，進(jìn)程中進(jìn)行屢次氣體置換。除了加熱、真空度和氣體置換等枯燥程序外，極卷的尺寸，或許堆積片數(shù)對(duì)枯燥作用也有較大影響，需求認(rèn)真考慮。
2）在充電機(jī)充電蓄電池注液之前，對(duì)拼裝好的充電機(jī)充電蓄電池進(jìn)行真空枯燥，因?yàn)榇丝坛潆姍C(jī)充電蓄電池包含隔閡等部件，枯燥溫度一般為60 ~ 80 ℃，屢次氣體置換。此刻，枯燥溫度較低，充電機(jī)充電蓄電池各部件拼裝在一起，預(yù)留的注液口較小，這些條件都晦氣于水分去除。
Michael Stich等選用第2部分所述辦法，研討了各種充電機(jī)充電蓄電池極片枯燥進(jìn)程?？菰镌囼?yàn)所包含的三部分水分含量如圖4所示。其間，石墨負(fù)極是水系漿料，極片中殘留水分含量較高，而正極極片含水分差異較大。影響電極極片枯燥行為的首要要素包含電極比表面積、資料親水性，與水的結(jié)合強(qiáng)度等。例如納米資料比表面積大，更簡單吸水。因而，極片枯燥程序需求依據(jù)電極資料特性設(shè)定，以到達(dá)更佳枯燥作用。
圖4 各種電極資料的枯燥水分含量
隨后，Michael Stich還對(duì)極片吸潮進(jìn)程進(jìn)行了研討。各種電極資料在80℃，12h枯燥之后，去除了一部分水分，經(jīng)過卡爾費(fèi)休水分測驗(yàn)儀測驗(yàn)電極枯燥后水分，其含量都在700μg/g以下，玻璃纖維隔閡1040μg/g。然后把它們放置在相對(duì)濕度40%的大氣環(huán)境中，調(diào)查它們的吸潮行為，其成果如圖5所示，由圖可見，吸付大部分水是在榜首個(gè)小時(shí)內(nèi)發(fā)作的。石墨負(fù)極在榜首小時(shí)內(nèi)吸收了80％以上的水分，乃至玻璃纖維隔閡和LiFePO4正極的吸水百分比更高。LiMn2O4和Li（NiCoMn）O2正極涂層厚度較薄，吸水率較低，LiCoO2正極總水含量低。充電機(jī)充電蓄電池極片枯燥很困難，而吸潮卻很簡單。因而，充電機(jī)充電蓄電池出產(chǎn)環(huán)境濕度操控很重要，特別是極片枯燥之后，充電機(jī)充電蓄電池的拼裝加工需求嚴(yán)格操控環(huán)境水分。
各種電極資料在80℃，12h枯燥之后的吸潮進(jìn)程
4、極片殘留水分對(duì)充電機(jī)充電蓄電池功能的影響
Michael Stich等以石墨/LiFePO4扣子充電機(jī)充電蓄電池為例，研討了水分對(duì)充電機(jī)充電蓄電池功能的影響，水分含量高的充電機(jī)充電蓄電池循環(huán)容量衰減嚴(yán)峻，內(nèi)阻增加，如圖6所示。容量衰減的首要原因可能與SEI中導(dǎo)電性差的LiF不斷堆集，LiPF6的水解構(gòu)成的酸性導(dǎo)致Fe離子的溶解和電解液中LiPF6濃度的不斷下降有關(guān)。圖6b是在放電狀態(tài)下石墨/LiFePO 4扣子充電機(jī)充電蓄電池的溝通阻抗譜，水分含量高的扣子充電機(jī)充電蓄電池在較高頻率處呈現(xiàn)一個(gè)額外的半圓，而且第二個(gè)半圓頻率約為100Hz到1Hz。這些半圓歸因于SEI增厚和電荷轉(zhuǎn)移電阻，標(biāo)明構(gòu)成了電阻大的界面膜。充電機(jī)充電蓄電池的歐姆電阻沒有明顯變化，標(biāo)明電解液的電導(dǎo)率沒有遭到LiPF6水解的影響。
水分含量對(duì)石墨/LiFePO4充電機(jī)充電蓄電池循環(huán)安穩(wěn)性和內(nèi)阻的影響
對(duì)充電機(jī)充電蓄電池極片殘留水分與充電機(jī)充電蓄電池功能的聯(lián)系進(jìn)行了愈加體系的研討。水分含量不同的正極片拼裝成充電機(jī)充電蓄電池的循環(huán)功能曲線示如圖7。在前50周循環(huán)中，電極水分含量不同的充電機(jī)充電蓄電池容量衰減率挨近，循環(huán)安穩(wěn)。正極片水分含量在0.4‰~ 0.5‰間的充電機(jī)充電蓄電池循環(huán)功能杰出，1C電流充放電循環(huán)200周后，充電機(jī)充電蓄電池放電容量仍堅(jiān)持為初始容量的92.9％。跟著循環(huán)的進(jìn)行，正極片水分含量超越0.6‰的充電機(jī)充電蓄電池容量急速衰減，功能惡化。這可能是因?yàn)槌浞烹娧h(huán)初始各充電機(jī)充電蓄電池極片分出的水分相差不多，跟著循環(huán)的進(jìn)行，水分含量較高（超越0.6‰）的充電機(jī)充電蓄電池極片中有更多的水分?jǐn)U散至電解液中，與電解液中的鋰鹽發(fā)作反響發(fā)作了具有極強(qiáng)的腐蝕性HF，破壞了鋰充電機(jī)充電蓄電池結(jié)構(gòu)，導(dǎo)致充電機(jī)充電蓄電池容量衰減。尤其是跟著充放電進(jìn)程的進(jìn)行，HF含量越高的充電機(jī)充電蓄電池衰減越快。
不同水分含量充電機(jī)充電蓄電池1C循環(huán)功能曲線
從圖8中1C~5C的倍率功能比照可看出，充電機(jī)充電蓄電池極片水分含量在0.3‰~ 0.6‰?yún)^(qū)間的充電機(jī)充電蓄電池放電比容較高且挨近，跟著放電倍率的增大（2C~ 5C），充電機(jī)充電蓄電池極片水分含量超越0.6‰，容量衰減速度增大。
- 上一篇：第300批公示純電動(dòng)轎車配套充電機(jī)充電蓄電池解析 2017/9/19
- 下一篇：用于充電機(jī)充電非對(duì)稱超級(jí)電容器的高能量密度Ni3S2納米片陣 2017/9/19
