加快充電機可再充電電池材料發展第一性原理計算怎么理解？
2017-10-9 9:25:46??????點擊：
[引言]
為滿意日積月累的動力需求，保證動力運用效率，充電機可再充電蓄電池被視為能量存儲體系的首要挑選。因而，科研人員聚集于進步其能量密度和功率密度，打開了許多作業。在了解相關充電機充電蓄電池資料的實質和機理，從而為資料規劃供給思路方面，依據量子力學的第一性原理核算發揮著重要效果。
近來，來自首爾大學的Kisuk Kang（通訊作者）等人首先對斷定電壓、相安穩性和離子分散才能等充電機充電蓄電池要害功能的理論辦法做了回憶，并詳細介紹了近期運用第一性原理核算提醒充電機充電蓄電池資料特性測驗的雜亂試驗。最后供給了一些通過第一性原理核算辦法推進高檔充電機充電蓄電池開展的研討方向，例如更精確地描繪溶解類型、無定形相和外表反響等理論的進一步開展，這些關于未來除充電機充電鋰離子蓄電池外的充電機充電蓄電池體系的運轉都不可或缺。以上的內容以“Using First-Principles Calculations for the Advancement of Materials for Rechargeable Batteries”為題宣布在Adv. Funct. Mater.上。

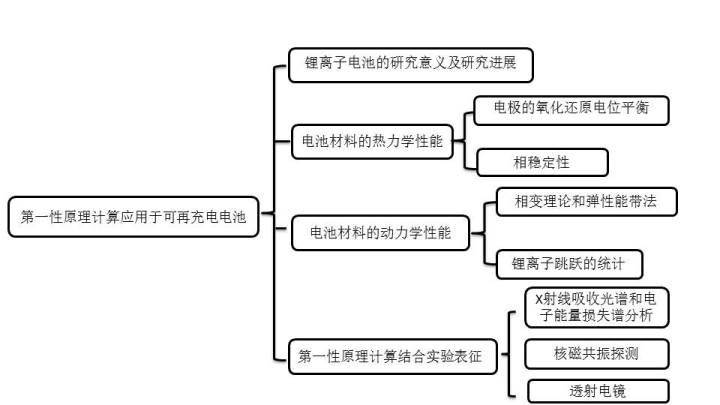

[總述總覽圖]
[圖文信息]
充電機充電鋰離子蓄電池的研討含義及研討進展
曩昔幾十年來，充電機充電鋰離子蓄電池憑仗其高能量密度和放電效能，一向充任著重要的電源設備。能量進步，能量密度隨之添加，為滿意能量密度的要求，充電機充電蓄電池技能的一些要害難題亟待攻破。因而打開了許多的開發充電機可再充電蓄電池新資料或新化學工藝的研討。眾多總述文章均報導了充電機充電鋰離子蓄電池，及由充電機充電鋰離子蓄電池衍生的鈉離子充電機充電蓄電池、Li-S充電機充電蓄電池、鋰-空氣（或是氧氣）充電機充電蓄電池。
充電機充電鋰離子蓄電池的典型單元構型是一個包含過渡金屬氧化物陰極和石墨陽極、有機電解溶液的層狀結構。在放電進程中，鋰離子從陽極通過電解溶液繼續向陰極移動，電子則通過外電路運動。充電機充電鋰離子蓄電池的功能和電極資料的本征特性嚴密相關，因而，探究新式電極資料關于進步充電機充電蓄電池功能至關重要。
以密度泛函理論（DFT）為代表，依據量子力學的第一性原理核算已成功地從原子標準猜測和解說充電機充電鋰離子蓄電池體系的功能和行為。DFT辦法在電極資料的熱力學及動力學功能上有顯著的優勢。此外，DFT核算能夠和核算力學相結合，來判別微觀功能，并從體系層次對資料的電化學行為供給有含義的猜測。近期研討發現，DFT核算和體系模型結合有助于解說充電機充電鋰離子蓄電池體系中雜亂的試驗表征成果。
充電機充電蓄電池資料的熱力學功能
2.1電極的氧化復原電位平衡
早期作業通過探究電極的多種假定態聚集于電極資料的均勻電壓的影響要素。嵌鋰電壓的研討趨勢是通過運用DFT核算對部分鋰-過渡金屬氧化物而打開研討。這些研討顯示，電壓隨過渡族金屬電子親和力的添加而添加。剖析認為，因為過渡族金屬和氧之間取得更強的共價鍵，鋰和氧的相互效果愈加安穩。相似地，也有對陰離子品種和嵌鋰電壓之間的關系打開的研討，發現電壓隨陰離子的電負性添加而降。
對電極資料的中心成分進行DFT核算，可取得比均勻電壓值更詳細的電化學電壓散布。在周期中，期望大都夾層資料堅持其主結構，因而，夾層成分的原子結構常常被假定為主結構，給定成分的鋰和空位具有最安穩構型。每個中心結構的熱力學安穩功能夠通過和其他安穩成分的能量線性組合進行評估。
1：(a) Na4Fe3(PO4)2(P2O7)的示意圖；(b) NaxFe3(PO4)2(P2O7)中不同x的DFT構成能；(c) LixFePO4(0≤ x ≤1)的混合能. 圖示分別為：正則系綜的蒙特卡洛模仿得到的室溫條件的非平衡自由能曲線（赤色實線），蒙特卡洛模仿數據的最小二乘三次樣條擬合（藍色虛線），第一性原理核算得到的零溫混合能（黑色圓點）。
運用第一性原理核算辦法，中心層成分的電壓曲線的形狀能夠被精確猜測。此外，這一辦法能夠猜測實踐電壓散布中非平衡途徑的存在，以辨認過電位或溫度上升。這種電壓核算辦法能夠遍及使用于多種可能的電極資料，包含有機化合物電極資料，這類資料因為具有輕量、彈性結構和化學多樣性特征，受到了極大重視。但是，有機化合物的電壓猜測仍然是個相當大的難題，因為斷定它們的晶體結構和可能的鋰嵌入方位。雖然有些研討已經運用多標準核算東西來辨認原始態和鋰刺進態的晶體結構，成功取得了均勻電壓。猜測有機電極的電壓一般是不對實踐有機物的晶體結構和嵌入離子加以考慮的。
2：a) 二甲基異咯嗪(LC)有機電極資料的高占用分子軌跡圖；b) 不同形式的二鋰耦合雙電子復原，[LC]Li(上圖)和[LC]Li2(下圖)DFT能量比較；c) 核算所得絕熱離子勢和試驗所得復原電位的相關。黑色線代表鋰金屬羰基化合物，黑赤色線代表鋰羧酸鹽，綠色線代表不含鋰。試驗數據為第一次恒電流放電所得電勢。
2.2 相安穩性
傳統充電機充電蓄電池作業包含一個寬成分變量的電極，因而，電極資料常常分為熱力學不安穩的成分區。這種不安穩性可能會導致一種不可逆相變，轉化為一種隨循環進行，容量嚴峻衰減、電化學失活的資料，或是另一具有變異的電化學功能的活性相。
雖然循環周期中電化學功能的改變相關著多種可能的來源，例如電極資料的結構改變，電極和電解液之間的副反響，這些反響一般繼續發作，因而，說明詳細機制極具挑戰性。用第一性原理來研討電極活性資料的熱力學安穩性，能夠有助于說明不同類型的相改變，及其在實踐作業環境或高溫條件下的驅動力。Li2FeSiO4是發作不可逆相改變，隨循環進程電化學功能變異的一個比方，它能夠依據組成狀況生成多晶型，但是，不管多晶相類型，其電化學功能在第一周循環后發生改變。Seo等和Eames等運用不同多晶型相在充放電進程的能量核算提醒了這一現象的實質。
3：充放電進程中，Li2?xFeSiO4相改變原理圖。雖然和所料想的一樣，多晶型的Li2FeSiO4有相似的能量，充電狀態下反βII比較其他多晶相愈加安穩，引發相改變向反βII- Li2FeSiO4方向進行。
充電機充電蓄電池資料的動力學功能
3.1相變理論和彈功能帶法
離子分散是以離子在空隙位跳動進行的，因而，能夠通過斷定其軌跡和給定晶體結構中心隙位的能壘，核算得出移動離子分散系數。依據這一理論，鋰離子分散速率能夠通過第一性原理核算激活能壘得出。斷定過渡態能量的最常用辦法是彈功能帶法（NEB）。彈功能帶法的目的是找到初始態和終究態的能量途徑間兩個給定局域極小值中的最小值。
相變理論和彈功能帶法在了解電極資猜中鋰離子分散發揮著重要效果。在鋰附加層狀氧化物(Li2MO3,M是過渡族金屬)中，鋰離子分散動力學也可用第一性原理核算得出。近期研討標明，鋰離子分散能夠用第一性原理核算猜測，不只適用于中心層化合物，還可用于鋰-空氣充電機充電蓄電池和鈉-空氣充電機充電蓄電池的電極資料的構成/分化反響進程。
4：a)含有過渡金屬(Ni,Mn)和鋰層的Li(Ni0.5Mn0.5)O2晶體結構；b)八面體間的鋰離子分散通過中心的四面體方位進行，與不同過渡金屬共用面的激活態鋰的激活能壘，如表所示；c) 核算得到Li(Ni0.5Mn0.5)O2中，隨鋰的板空間改變鋰激活能壘改變。三角形和圓形分別代表與Ni、Mn共用面的激活態；d) Li2MnO3的含有從過渡金屬到鋰層的鋰搬遷途徑的鋰過剩層結構，以及該途徑所需的搬遷能。
5：a) 沿[010]和[001]方向的LiFePO4晶體結構；b) 放電進程中核算得能量改變曲線和Fe-Li正離子位重排進程的簡圖，黑線代表隨載流子（電子）注入，F(xiàn)e/Li的再結合途徑，簡圖1-4為Fe-Li正離子位在各個點的重排；c) 正常和鋰過剩的LiFePO4中鋰激活能壘。和正常的LiFePO4比較，鋰過剩的LiFePO4在[101]方向具有較低的激活能（綠色：鋰原子，紫色：PO4四面體單元，深灰色：FeO6八面體單元，黃色：空位）。隨能量散布曲線空位分散的擴大圖（空位在最高能態時符號為亮黃色，赤色：氧原子，灰色：鐵原子）。
3.2 鋰離子躍遷的核算
鋰離子分散動力學判據依據不相互效果粒子分散的相變理論，為鋰離子搬遷供給了一個有含義的觀念。但是，該理論僅適用于安穩的主結構中，濃度極低的鋰離子或空位的單個躍遷事情。整體的鋰分散包含必定時刻范圍內的許多單個躍遷事情。鋰分散動態進程能夠用依據鋰離子躍遷的軌跡描繪，運用公認的核算辦法，動力學蒙特卡洛（KMC）和從頭算分子動力學核算（AIMD）進行評估。
6：a)（上圖）LixTiS2的晶體結構，含有周期堆垛的TiS2板和鋰離子。鋰離子通過近鄰四面體方位在相鄰八面體之間搬遷。（下圖）鋰離子跳動在單個空位和二空位時進行。b) 運用動力學蒙特卡洛辦法（KMC）得到的示蹤物（黑色方塊）、自身（實心圓點）和化學（空心圓點）分散系數；c) LGPS的晶體結構，大的黃色原子為硫（S），小的綠色原子為全占位的鋰，小的綠-白色原子：部分占位的鋰，赤色四面體：(Ge0.5P0.5)S4，藍色四面體：PS4。d) （左圖）LGPS結構中等價代替(Si4+,Sn4+)和異價代替(P5+, Al3+)對分散率的效果（右圖）Li10GeP2X12 (X = O, S, Se)中負離子代替的分散率和激活能。
4.第一性原理核算與試驗表征手法結合
4.1 X射線吸收光譜和電子能量丟失譜剖析
DFT核算的代表性優勢之一是能精確描繪體系的電子結構，可對X射線吸收光譜和電子能量丟失譜剖析中的芯電子譜進行模仿。芯電子譜辦法的要害原則是丈量電子從原始態到激發態的改變。因而，對激發態的精確核算有助于對丈量成果進行解說。但是，密度泛函理論作為斷定基態而非激發態的理論，在核算中常常需求附加處理。
7：a) Li2Sx( x =2-8) 溶解在四甘醇二甲醚中S的K鴻溝X射線吸收光譜模仿，辦法為溫度為298K時依據從頭算的分子動力學模仿（AIMD）；b)樣品在2.25，2.02，1.5V放電條件下理論的最佳擬合光譜（虛線）和XAS丈量（實線）的成果比較；c) 通過雜亂核算所得的LFP的晶體場圖；d) LFP中Fe-L3的XAS光譜的理論核算成果；e)電場方向沿b軸（赤色）和c軸（黑色）時， LFP 單晶的Fe-L3總電子產額XAS光譜。
4.2 核磁共振探測
核磁共振檢測是依據磁場中核磁矩的局域相互效果，因而能夠供給局域化學環境的信息。測得的拉莫爾頻率是強磁場下旋進運動的頻率，給出了核自旋態之間的能量差。任何擾動（如局域原子或化學環境的改變）都會致使NMR信號的改變。因而，核磁共振檢測供給了局域晶體和電子結構的信息。運用第一性原理核算電子結構能夠用于生成理論的NMR光譜和參量，對試驗中原子周圍局域化學環境的NMR光譜進行解說。運用局域原子中心根底設定的全電子核算或分子軌跡模型已成功使用于描繪局域結構功能中。但是，核算描繪實在固體具有高成本和限制，這使得研討人員開宣布一種代替辦法：GIPAW是一種平面波贗勢辦法，可核算該體系對外部磁場的呼應。
8：a) LiMnPO4和LiFePO4中Mn2+/Fe2+混合相有32個可能的構型，圖為不同構型的TM-O-P途徑符號間隔和鍵角。b) x =0.75，0.5和0.25時的試驗和擬合的相各向同性光譜狀況；c) 運用擬合數據中的首要部分得到的LiFe0.25Co0.75PO4和LiFe0.75Co0.25PO4的峰形。
4.3 透射電鏡
透射電子顯微鏡圖畫來源于樣品電子間的相互效果，用薛定諤方程來根本描繪。因而，理論上，晶體結構中基態總電荷密度的密度泛函理論核算能夠生成原子像，并與試驗取得的圖畫直接比照。實踐上，終究態的生成要求許多附加過程。布洛赫波近似和多層近似是核算厚樣品的電子波的最常用辦法。許多商用的圖畫模仿軟件包使用了這些辦法。和模仿原子核層級的光譜相似，多種可能的模型結構所生成的圖畫一般和試驗圖畫比照，來為結構判別供給辦法，鏟除可能的含糊部分。
9：a) 三角母結構（Li[Ni0.5Mn0.5]O2）與單斜相Li[Li1/3Mn2/3]O2 (Li2MnO3) 和不同有序度的固溶體構成的兩相體系Li[Li0.2Ni0.2Mn0.6]O2中，單層過渡組金屬的原子擺放狀況；b) Li[Li0.2Ni0.2Mn0.6]O2晶體的像差校對掃描透射式電子顯微鏡（STEM）圖畫；選區電子衍射圖畫，c)試驗和d)模仿的疊加成果。e) [010]晶帶軸上，對不同晶體模型的外表重建層的試驗和模仿成果比較。
[總結或展望]
第一性原理核算，特別是依據密度泛函理論的第一性原理核算，關于了解充電機充電蓄電池相關技能有著重要效果。在密度泛函理論成功的背面，正在打開能夠精確描繪電子結構并猜測資料功能的交流相關函數的研討。
雖然合理挑選交流相關（XC）函數關于取得精確可信的核算成果，沒有單一的交流相關函數能夠遍及適用于各種資料體系，供給可信成果。這一缺乏明顯降低了第一性原理核算對資料規劃的猜測才能；因而，接下來的理論作業應該聚集于處理這一問題。
至今，大大都電極資料歸于中心層晶體電極資料，因而，依據周期性界面環境的理論研討成功得到使用，取得海量信息的一起明顯降低了核算成本。但是，跟著對高能量充電機充電蓄電池需求的發生，一些非傳統搖椅式概念的新式充電機充電蓄電池體系被提出，例如鋰-空氣充電機充電蓄電池、鋰硫充電機充電蓄電池和鋰金屬充電機充電蓄電池。這些充電機充電蓄電池體系和傳統充電機充電蓄電池體系反響途徑大相徑庭，包含作業時溶解類型的構成和外表反響。因而，應該有滿足的作業聚集于用合理的辦法描繪電解液環境中的分子類型，以及資料的外表和界面功能。還需求有逾越周期性體系的核算計劃外延，相應地，這需求更多的核算資源和核算辦法的進一步開展。
第一性原理核算與試驗表征手法結合，依據密度泛函理論的試驗表征仿真技能做出了突出貢獻。在充電機充電蓄電池資料的理論研討初始開展階段，根本功能比方平衡電壓，相安穩性和離子跳動的激活能壘，能夠核算得出，并與試驗值進行直接比照，有助于對試驗觀測數據進行解說。但是，跟著充電機充電蓄電池研討越來越廣泛，更多精細表征手法的運用需求對充電機充電蓄電池功能的更深了解。這些新辦法對成果的解說需求理論上的支持。依據密度泛函理論對試驗表征的模仿在未來的充電機充電蓄電池資料研討中將發揮越來越重要的效果。
為滿意日積月累的動力需求，保證動力運用效率，充電機可再充電蓄電池被視為能量存儲體系的首要挑選。因而，科研人員聚集于進步其能量密度和功率密度，打開了許多作業。在了解相關充電機充電蓄電池資料的實質和機理，從而為資料規劃供給思路方面，依據量子力學的第一性原理核算發揮著重要效果。
近來，來自首爾大學的Kisuk Kang（通訊作者）等人首先對斷定電壓、相安穩性和離子分散才能等充電機充電蓄電池要害功能的理論辦法做了回憶，并詳細介紹了近期運用第一性原理核算提醒充電機充電蓄電池資料特性測驗的雜亂試驗。最后供給了一些通過第一性原理核算辦法推進高檔充電機充電蓄電池開展的研討方向，例如更精確地描繪溶解類型、無定形相和外表反響等理論的進一步開展，這些關于未來除充電機充電鋰離子蓄電池外的充電機充電蓄電池體系的運轉都不可或缺。以上的內容以“Using First-Principles Calculations for the Advancement of Materials for Rechargeable Batteries”為題宣布在Adv. Funct. Mater.上。
[總述總覽圖]
[圖文信息]
充電機充電鋰離子蓄電池的研討含義及研討進展
曩昔幾十年來，充電機充電鋰離子蓄電池憑仗其高能量密度和放電效能，一向充任著重要的電源設備。能量進步，能量密度隨之添加，為滿意能量密度的要求，充電機充電蓄電池技能的一些要害難題亟待攻破。因而打開了許多的開發充電機可再充電蓄電池新資料或新化學工藝的研討。眾多總述文章均報導了充電機充電鋰離子蓄電池，及由充電機充電鋰離子蓄電池衍生的鈉離子充電機充電蓄電池、Li-S充電機充電蓄電池、鋰-空氣（或是氧氣）充電機充電蓄電池。
充電機充電鋰離子蓄電池的典型單元構型是一個包含過渡金屬氧化物陰極和石墨陽極、有機電解溶液的層狀結構。在放電進程中，鋰離子從陽極通過電解溶液繼續向陰極移動，電子則通過外電路運動。充電機充電鋰離子蓄電池的功能和電極資料的本征特性嚴密相關，因而，探究新式電極資料關于進步充電機充電蓄電池功能至關重要。
以密度泛函理論（DFT）為代表，依據量子力學的第一性原理核算已成功地從原子標準猜測和解說充電機充電鋰離子蓄電池體系的功能和行為。DFT辦法在電極資料的熱力學及動力學功能上有顯著的優勢。此外，DFT核算能夠和核算力學相結合，來判別微觀功能，并從體系層次對資料的電化學行為供給有含義的猜測。近期研討發現，DFT核算和體系模型結合有助于解說充電機充電鋰離子蓄電池體系中雜亂的試驗表征成果。
充電機充電蓄電池資料的熱力學功能
2.1電極的氧化復原電位平衡
早期作業通過探究電極的多種假定態聚集于電極資料的均勻電壓的影響要素。嵌鋰電壓的研討趨勢是通過運用DFT核算對部分鋰-過渡金屬氧化物而打開研討。這些研討顯示，電壓隨過渡族金屬電子親和力的添加而添加。剖析認為，因為過渡族金屬和氧之間取得更強的共價鍵，鋰和氧的相互效果愈加安穩。相似地，也有對陰離子品種和嵌鋰電壓之間的關系打開的研討，發現電壓隨陰離子的電負性添加而降。
對電極資料的中心成分進行DFT核算，可取得比均勻電壓值更詳細的電化學電壓散布。在周期中，期望大都夾層資料堅持其主結構，因而，夾層成分的原子結構常常被假定為主結構，給定成分的鋰和空位具有最安穩構型。每個中心結構的熱力學安穩功能夠通過和其他安穩成分的能量線性組合進行評估。
1：(a) Na4Fe3(PO4)2(P2O7)的示意圖；(b) NaxFe3(PO4)2(P2O7)中不同x的DFT構成能；(c) LixFePO4(0≤ x ≤1)的混合能. 圖示分別為：正則系綜的蒙特卡洛模仿得到的室溫條件的非平衡自由能曲線（赤色實線），蒙特卡洛模仿數據的最小二乘三次樣條擬合（藍色虛線），第一性原理核算得到的零溫混合能（黑色圓點）。
運用第一性原理核算辦法，中心層成分的電壓曲線的形狀能夠被精確猜測。此外，這一辦法能夠猜測實踐電壓散布中非平衡途徑的存在，以辨認過電位或溫度上升。這種電壓核算辦法能夠遍及使用于多種可能的電極資料，包含有機化合物電極資料，這類資料因為具有輕量、彈性結構和化學多樣性特征，受到了極大重視。但是，有機化合物的電壓猜測仍然是個相當大的難題，因為斷定它們的晶體結構和可能的鋰嵌入方位。雖然有些研討已經運用多標準核算東西來辨認原始態和鋰刺進態的晶體結構，成功取得了均勻電壓。猜測有機電極的電壓一般是不對實踐有機物的晶體結構和嵌入離子加以考慮的。
2：a) 二甲基異咯嗪(LC)有機電極資料的高占用分子軌跡圖；b) 不同形式的二鋰耦合雙電子復原，[LC]Li(上圖)和[LC]Li2(下圖)DFT能量比較；c) 核算所得絕熱離子勢和試驗所得復原電位的相關。黑色線代表鋰金屬羰基化合物，黑赤色線代表鋰羧酸鹽，綠色線代表不含鋰。試驗數據為第一次恒電流放電所得電勢。
2.2 相安穩性
傳統充電機充電蓄電池作業包含一個寬成分變量的電極，因而，電極資料常常分為熱力學不安穩的成分區。這種不安穩性可能會導致一種不可逆相變，轉化為一種隨循環進行，容量嚴峻衰減、電化學失活的資料，或是另一具有變異的電化學功能的活性相。
雖然循環周期中電化學功能的改變相關著多種可能的來源，例如電極資料的結構改變，電極和電解液之間的副反響，這些反響一般繼續發作，因而，說明詳細機制極具挑戰性。用第一性原理來研討電極活性資料的熱力學安穩性，能夠有助于說明不同類型的相改變，及其在實踐作業環境或高溫條件下的驅動力。Li2FeSiO4是發作不可逆相改變，隨循環進程電化學功能變異的一個比方，它能夠依據組成狀況生成多晶型，但是，不管多晶相類型，其電化學功能在第一周循環后發生改變。Seo等和Eames等運用不同多晶型相在充放電進程的能量核算提醒了這一現象的實質。
3：充放電進程中，Li2?xFeSiO4相改變原理圖。雖然和所料想的一樣，多晶型的Li2FeSiO4有相似的能量，充電狀態下反βII比較其他多晶相愈加安穩，引發相改變向反βII- Li2FeSiO4方向進行。
充電機充電蓄電池資料的動力學功能
3.1相變理論和彈功能帶法
離子分散是以離子在空隙位跳動進行的，因而，能夠通過斷定其軌跡和給定晶體結構中心隙位的能壘，核算得出移動離子分散系數。依據這一理論，鋰離子分散速率能夠通過第一性原理核算激活能壘得出。斷定過渡態能量的最常用辦法是彈功能帶法（NEB）。彈功能帶法的目的是找到初始態和終究態的能量途徑間兩個給定局域極小值中的最小值。
相變理論和彈功能帶法在了解電極資猜中鋰離子分散發揮著重要效果。在鋰附加層狀氧化物(Li2MO3,M是過渡族金屬)中，鋰離子分散動力學也可用第一性原理核算得出。近期研討標明，鋰離子分散能夠用第一性原理核算猜測，不只適用于中心層化合物，還可用于鋰-空氣充電機充電蓄電池和鈉-空氣充電機充電蓄電池的電極資料的構成/分化反響進程。
4：a)含有過渡金屬(Ni,Mn)和鋰層的Li(Ni0.5Mn0.5)O2晶體結構；b)八面體間的鋰離子分散通過中心的四面體方位進行，與不同過渡金屬共用面的激活態鋰的激活能壘，如表所示；c) 核算得到Li(Ni0.5Mn0.5)O2中，隨鋰的板空間改變鋰激活能壘改變。三角形和圓形分別代表與Ni、Mn共用面的激活態；d) Li2MnO3的含有從過渡金屬到鋰層的鋰搬遷途徑的鋰過剩層結構，以及該途徑所需的搬遷能。
5：a) 沿[010]和[001]方向的LiFePO4晶體結構；b) 放電進程中核算得能量改變曲線和Fe-Li正離子位重排進程的簡圖，黑線代表隨載流子（電子）注入，F(xiàn)e/Li的再結合途徑，簡圖1-4為Fe-Li正離子位在各個點的重排；c) 正常和鋰過剩的LiFePO4中鋰激活能壘。和正常的LiFePO4比較，鋰過剩的LiFePO4在[101]方向具有較低的激活能（綠色：鋰原子，紫色：PO4四面體單元，深灰色：FeO6八面體單元，黃色：空位）。隨能量散布曲線空位分散的擴大圖（空位在最高能態時符號為亮黃色，赤色：氧原子，灰色：鐵原子）。
3.2 鋰離子躍遷的核算
鋰離子分散動力學判據依據不相互效果粒子分散的相變理論，為鋰離子搬遷供給了一個有含義的觀念。但是，該理論僅適用于安穩的主結構中，濃度極低的鋰離子或空位的單個躍遷事情。整體的鋰分散包含必定時刻范圍內的許多單個躍遷事情。鋰分散動態進程能夠用依據鋰離子躍遷的軌跡描繪，運用公認的核算辦法，動力學蒙特卡洛（KMC）和從頭算分子動力學核算（AIMD）進行評估。
6：a)（上圖）LixTiS2的晶體結構，含有周期堆垛的TiS2板和鋰離子。鋰離子通過近鄰四面體方位在相鄰八面體之間搬遷。（下圖）鋰離子跳動在單個空位和二空位時進行。b) 運用動力學蒙特卡洛辦法（KMC）得到的示蹤物（黑色方塊）、自身（實心圓點）和化學（空心圓點）分散系數；c) LGPS的晶體結構，大的黃色原子為硫（S），小的綠色原子為全占位的鋰，小的綠-白色原子：部分占位的鋰，赤色四面體：(Ge0.5P0.5)S4，藍色四面體：PS4。d) （左圖）LGPS結構中等價代替(Si4+,Sn4+)和異價代替(P5+, Al3+)對分散率的效果（右圖）Li10GeP2X12 (X = O, S, Se)中負離子代替的分散率和激活能。
4.第一性原理核算與試驗表征手法結合
4.1 X射線吸收光譜和電子能量丟失譜剖析
DFT核算的代表性優勢之一是能精確描繪體系的電子結構，可對X射線吸收光譜和電子能量丟失譜剖析中的芯電子譜進行模仿。芯電子譜辦法的要害原則是丈量電子從原始態到激發態的改變。因而，對激發態的精確核算有助于對丈量成果進行解說。但是，密度泛函理論作為斷定基態而非激發態的理論，在核算中常常需求附加處理。
7：a) Li2Sx( x =2-8) 溶解在四甘醇二甲醚中S的K鴻溝X射線吸收光譜模仿，辦法為溫度為298K時依據從頭算的分子動力學模仿（AIMD）；b)樣品在2.25，2.02，1.5V放電條件下理論的最佳擬合光譜（虛線）和XAS丈量（實線）的成果比較；c) 通過雜亂核算所得的LFP的晶體場圖；d) LFP中Fe-L3的XAS光譜的理論核算成果；e)電場方向沿b軸（赤色）和c軸（黑色）時， LFP 單晶的Fe-L3總電子產額XAS光譜。
4.2 核磁共振探測
核磁共振檢測是依據磁場中核磁矩的局域相互效果，因而能夠供給局域化學環境的信息。測得的拉莫爾頻率是強磁場下旋進運動的頻率，給出了核自旋態之間的能量差。任何擾動（如局域原子或化學環境的改變）都會致使NMR信號的改變。因而，核磁共振檢測供給了局域晶體和電子結構的信息。運用第一性原理核算電子結構能夠用于生成理論的NMR光譜和參量，對試驗中原子周圍局域化學環境的NMR光譜進行解說。運用局域原子中心根底設定的全電子核算或分子軌跡模型已成功使用于描繪局域結構功能中。但是，核算描繪實在固體具有高成本和限制，這使得研討人員開宣布一種代替辦法：GIPAW是一種平面波贗勢辦法，可核算該體系對外部磁場的呼應。
8：a) LiMnPO4和LiFePO4中Mn2+/Fe2+混合相有32個可能的構型，圖為不同構型的TM-O-P途徑符號間隔和鍵角。b) x =0.75，0.5和0.25時的試驗和擬合的相各向同性光譜狀況；c) 運用擬合數據中的首要部分得到的LiFe0.25Co0.75PO4和LiFe0.75Co0.25PO4的峰形。
4.3 透射電鏡
透射電子顯微鏡圖畫來源于樣品電子間的相互效果，用薛定諤方程來根本描繪。因而，理論上，晶體結構中基態總電荷密度的密度泛函理論核算能夠生成原子像，并與試驗取得的圖畫直接比照。實踐上，終究態的生成要求許多附加過程。布洛赫波近似和多層近似是核算厚樣品的電子波的最常用辦法。許多商用的圖畫模仿軟件包使用了這些辦法。和模仿原子核層級的光譜相似，多種可能的模型結構所生成的圖畫一般和試驗圖畫比照，來為結構判別供給辦法，鏟除可能的含糊部分。
9：a) 三角母結構（Li[Ni0.5Mn0.5]O2）與單斜相Li[Li1/3Mn2/3]O2 (Li2MnO3) 和不同有序度的固溶體構成的兩相體系Li[Li0.2Ni0.2Mn0.6]O2中，單層過渡組金屬的原子擺放狀況；b) Li[Li0.2Ni0.2Mn0.6]O2晶體的像差校對掃描透射式電子顯微鏡（STEM）圖畫；選區電子衍射圖畫，c)試驗和d)模仿的疊加成果。e) [010]晶帶軸上，對不同晶體模型的外表重建層的試驗和模仿成果比較。
[總結或展望]
第一性原理核算，特別是依據密度泛函理論的第一性原理核算，關于了解充電機充電蓄電池相關技能有著重要效果。在密度泛函理論成功的背面，正在打開能夠精確描繪電子結構并猜測資料功能的交流相關函數的研討。
雖然合理挑選交流相關（XC）函數關于取得精確可信的核算成果，沒有單一的交流相關函數能夠遍及適用于各種資料體系，供給可信成果。這一缺乏明顯降低了第一性原理核算對資料規劃的猜測才能；因而，接下來的理論作業應該聚集于處理這一問題。
至今，大大都電極資料歸于中心層晶體電極資料，因而，依據周期性界面環境的理論研討成功得到使用，取得海量信息的一起明顯降低了核算成本。但是，跟著對高能量充電機充電蓄電池需求的發生，一些非傳統搖椅式概念的新式充電機充電蓄電池體系被提出，例如鋰-空氣充電機充電蓄電池、鋰硫充電機充電蓄電池和鋰金屬充電機充電蓄電池。這些充電機充電蓄電池體系和傳統充電機充電蓄電池體系反響途徑大相徑庭，包含作業時溶解類型的構成和外表反響。因而，應該有滿足的作業聚集于用合理的辦法描繪電解液環境中的分子類型，以及資料的外表和界面功能。還需求有逾越周期性體系的核算計劃外延，相應地，這需求更多的核算資源和核算辦法的進一步開展。
第一性原理核算與試驗表征手法結合，依據密度泛函理論的試驗表征仿真技能做出了突出貢獻。在充電機充電蓄電池資料的理論研討初始開展階段，根本功能比方平衡電壓，相安穩性和離子跳動的激活能壘，能夠核算得出，并與試驗值進行直接比照，有助于對試驗觀測數據進行解說。但是，跟著充電機充電蓄電池研討越來越廣泛，更多精細表征手法的運用需求對充電機充電蓄電池功能的更深了解。這些新辦法對成果的解說需求理論上的支持。依據密度泛函理論對試驗表征的模仿在未來的充電機充電蓄電池資料研討中將發揮越來越重要的效果。
