充電機充電鋰離子蓄電池由于工作電壓高、體積小、質量輕、無記憶效應、無污染、自放電小、循環壽命長，是一種理想電源。在實際使用中，為了獲得更高的放電電壓，一般將至少兩只單體充電機充電鋰離子蓄電池串聯組成充電機充電鋰離子蓄電池組使用。目前，充電機充電鋰離子蓄電池組已經廣泛應用于筆記本電腦、電動自行車和備用電源等多種領域。

因此如何在充電時將充電機充電鋰離子蓄電池組使用好顯得尤為關鍵，現將充電機充電鋰離子蓄電池組常用的幾種充電方法以及本人認為的最適合的充電方法試述如下：

1 普通的串聯充電

目前充電機充電鋰離子蓄電池組的充電一般都采用串聯充電，這主要是因為串聯充電方法結構簡單、成本低、較容易實現。但由于單體充電機充電鋰離子蓄電池之間在容量、內阻、衰減特性、自放電等性能方面的差異，在對充電機充電鋰離子蓄電池組串聯充電時，充電機充電蓄電池組中容量最小的那只單體充電機充電鋰離子蓄電池將最先充滿電，而此時，其他充電機充電蓄電池還沒有充滿電，如果繼續串聯充電，則已充滿電的單體充電機充電鋰離子蓄電池就可能會被過充電。

而充電機充電鋰離子蓄電池過充電會嚴重?fù)p害充電機充電蓄電池的性能，甚至可能會導致爆炸造成人員傷害，因此，為了防止出現單體充電機充電鋰離子蓄電池過充電，充電機充電鋰離子蓄電池組使用時一般配有充電機充電蓄電池管理系統（Battery Management System，簡稱BMS），通過充電機充電蓄電池管理系統對每一只單體充電機充電鋰離子蓄電池進行過充電等保護。串聯充電時，如果有一只單體充電機充電鋰離子蓄電池的電壓達到過充保護電壓，充電機充電蓄電池管理系統會將整個串聯充電電路切斷，停止充電，以防止這只單體充電機充電蓄電池被過充電，而這樣會造成其他充電機充電鋰離子蓄電池?zé)o法充滿電。

經過多年的發展，充電機充電磷酸鐵鋰動力蓄電池由于具有較高的安全性、很好的循環性能等優勢，已經基本能滿足電動車特別是純電動轎車的要求，工藝上也基本具備了大規模生產的條件。然而，充電機充電磷酸鐵鋰蓄電池的性能與其他充電機充電鋰離子蓄電池存在著一定的差異，特別是其電壓特征與充電機充電錳酸鋰蓄電池、鈷酸鋰充電機充電蓄電池等不同。以下是磷酸鐵鋰與錳酸鋰兩種充電機充電鋰離子蓄電池的充電曲線與鋰離子脫嵌對應關系的比較：

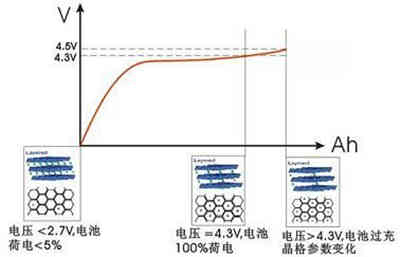

圖1 充電機充電錳酸鋰蓄電池鋰離子脫嵌與充電曲線對應關系

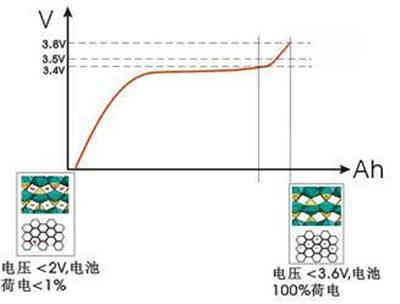

圖2 充電機充電磷酸鐵鋰蓄電池鋰離子脫嵌與充電曲線對應關系

從上圖的曲線不難看出，充電機充電磷酸鐵鋰蓄電池在快充滿電時，鋰離子幾乎完全從正極脫嵌到負極，充電機充電蓄電池端電壓會快速上升，出現充電曲線的上翹現象，這樣會導致充電機充電蓄電池很容易達到過充電保護電壓。因此充電機充電磷酸鐵鋰蓄電池組中某些充電機充電蓄電池充不滿電的現象相對充電機充電錳酸鋰蓄電池組而言會更為明顯。

另外，雖然有些充電機充電蓄電池管理系統帶有均衡功能，但由于從成本、散熱、可靠性等多方面考慮，充電機充電蓄電池管理系統的均衡電流一般遠小于串聯充電的電流，因此均衡效果不是很明顯，也會出現某些單體充電機充電蓄電池充不滿電的情況，這對于需要大電流充電的充電機充電鋰離子蓄電池組，例如電動汽車用的充電機充電鋰離子蓄電池組而言則更為明顯。

例如，將100只放電容量都為100Ah的充電機充電鋰離子蓄電池串聯起來組成充電機充電蓄電池組，但如果成組前其中99只單體充電機充電鋰離子蓄電池荷電80Ah，另外1只單體充電機充電鋰離子蓄電池荷電100Ah，將此充電機充電蓄電池組進行串聯充電時，其中荷電100Ah的那只單體充電機充電鋰離子蓄電池會先充滿電，從而達到過充保護電壓，為了防止這只單體充電機充電鋰離子蓄電池被過充電，充電機充電蓄電池管理系統會將整個串聯充電電路切斷，也就使得其他99只充電機充電蓄電池?zé)o法充滿電，從而整個充電機充電蓄電池組放電容量也就只有80Ah。

一般充電機充電蓄電池廠家出廠時測試容量時是將單體充電機充電蓄電池先恒流充電再恒壓充電，然后恒流放電從而測出放電容量。一般放電容量約等于恒流充電容量加上恒壓充電容量。而實際充電機充電蓄電池組串聯充電過程中對單體充電機充電蓄電池而言一般沒有恒壓充電過程，所以恒壓充電容量就會沒有，充電機充電蓄電池組容量就會小于單體充電機充電蓄電池容量。而一般充電電流越小，恒壓充電容量比例越小，充電機充電蓄電池組損失容量越小，因此又發展出了充電機充電蓄電池管理系統和充電機協調配合串聯充電的模式。

2 充電機充電蓄電池管理系統和充電機協調配合串聯充電

充電機充電蓄電池管理系統是對充電機充電蓄電池的性能和狀態了解最為全面的設備，所以將充電機充電蓄電池管理系統和充電機之間建立聯系，就能使充電機實時地了解充電機充電蓄電池的信息，從而更有效地解決充電機充電蓄電池的充電時產生一些的問題，其原理圖如下。


圖3 充電機充電動力鋰電池系統集成方案

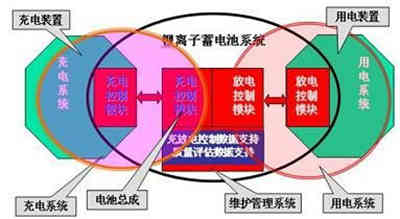

圖4 鋰離子蓄充電機充電蓄電池系統基礎體系


圖5 BMS和充電機協調配合串聯充電示意簡圖

充電機充電蓄電池管理系統和充電機協調配合充電模式的原理為：充電機充電蓄電池管理系統通過對充電機充電蓄電池的當前狀態（如溫度、單體充電機充電蓄電池電壓、充電機充電蓄電池工作電流、一致性以及溫升等）進行監控，并利用這些參數對當前充電機充電蓄電池的最大允許充電電流進行估算；充電過程中，通過通信線將充電機充電蓄電池管理系統和充電機聯系起來，實現數據的共享。充電機充電蓄電池管理系統將總電壓、最高單體充電機充電蓄電池電壓、最高溫度、溫升、最大允許充電電壓、最高允許單體充電機充電蓄電池電壓以及最大允許充電電流等參數實時地傳送到充電機，充電機就能根據充電機充電蓄電池管理系統提供的信息改變自己的充電策略和輸出電流。

當充電機充電蓄電池管理系統提供的最大允許充電電流比充電機設計的電流容量高時，充電機按照設計的最大輸出電流充電；當充電機充電蓄電池的電壓、溫度超限時，充電機充電蓄電池管理系統能實時檢測到并及時通知充電機改變電流輸出；當充電電流大于最大允許充電電流時，充電機開始跟隨最大允許充電電流，這樣就有效地防止了充電機充電蓄電池過充電，達到延長充電機充電蓄電池壽命的目的。充電過程中一旦出現故障，充電機充電蓄電池管理系統可以將最大允許充電電流設為0，迫使充電機停機，避免發生事故，保障充電的安全。

在該充電模式下，既完善了充電機充電蓄電池管理系統的管理和控制功能，又能使充電機根據充電機充電蓄電池的狀態，實時地改變輸出電流，達到防止充電機充電蓄電池組中所有充電機充電蓄電池發生過充電以及優化充電的目的，充電機充電蓄電池組的實際放電容量也要大于普通的串聯充電方法，但是這種方法還是解決不了充電機充電蓄電池組中某些充電機充電蓄電池充不滿電的問題，特別是當充電機充電蓄電池組串?dāng)?shù)多、充電機充電蓄電池一致性差、充電電流較大時。

3 并聯充電

為了解決充電機充電蓄電池組中某些單體充電機充電蓄電池過充和充不滿電的問題，又發展出了并聯充電的辦法，其原理圖如下。


圖6 并聯充電示意簡圖

但是并聯充電方法需要采用多個低電壓、大電流的充電電源為每一只單體充電機充電蓄電池充電，存在充電電源成本高、可靠性低、充電效率低、連接線徑粗等缺陷，因此目前沒有大范圍使用這種充電方法。

4 串聯大電流充電加小電流并聯充電

由于上述三種充電方法都存在一定的問題，本人發展出一種最適合高電壓充電機充電蓄電池組，特別是電動汽車充電機充電蓄電池組的充電方法，即采用充電機充電蓄電池管理系統和充電機協調配合串聯大電流充電加恒壓限流的并聯小電流充電的模式，原理圖見下。


圖7 充電機充電蓄電池管理系統和充電機協調配合串聯充電加并聯充電示意簡圖

此充電方法有如下特點：
（1）由于此系統的BMS具有防止過充電的功能，從而保證充電機充電蓄電池不會出現過充電的問題。當然如果BMS不能與并聯充電電源進行通信和控制，由于并聯充電電源的恒壓值一般與充電機充電鋰離子蓄電池組中單體充電機充電鋰離子蓄電池充滿電時的電壓值相同，所以也不會出現過充電的問題。
（2）由于可以進行并聯充電所以不需要可靠性低，成本相對較高的均衡電路，并且充電效果要好于只帶均衡電路的串聯充電方法，并且其維護管理也簡便易行。
（3）由于串聯充電的最大電流遠大于并聯充電的電流（一般5倍以上），從而可以保證在較短的時間充進去較高的容量，從而發揮出串聯充電的最大效果。
（4）充電時串聯充電與并聯充電的順序以及并聯充電電源的數量可以靈活掌握，可以同時進行充電；可以串聯充電結束后再進行并聯充電；也可以用一個并聯充電電源根據充電機充電蓄電池組中電壓的情況給電壓最低的充電機充電蓄電池進行輪流充電。
（5）隨著技術的發展，并聯充電電源可以為非接觸性充電電源（無線充電電源）或太陽能充電機充電蓄電池電源，從而使并聯充電變得簡單。
（6）當充電機充電鋰離子蓄電池組中單體充電機充電鋰離子蓄電池數目較多時，可以將充電機充電鋰離子蓄電池組分成數個充電機充電鋰離子蓄電池組模塊，對每個充電機充電鋰離子蓄電池組模塊采用BMS和充電機協調配合串聯大電流充電與恒壓限流的并聯小電流充電相結合的方式進行充電。

其主要目的是減少充電機充電蓄電池組中串聯充電機充電蓄電池數量較多時，單體充電機充電蓄電池之間一致性相對更差，從而導致BMS和充電機協調配合的充電方法的充電效果差的缺點，以便發揮出BMS和充電機協調配合充電模式的最大效果。

這種方法特別適合高電壓充電機充電蓄電池組是由可快速更換的低電壓（例如48V）充電機充電蓄電池模塊系統組成的充電機充電蓄電池系統，這樣就可以在充電機充電蓄電池更換站或充電站進行并聯充電或修復（一般的用戶平時充電時可以不用并聯充電），并由專人根據實際情況進行分選和重新配組。

總之，這種采用充電機充電蓄電池管理系統和充電機協調配合串聯大電流充電加恒壓限流的并聯小電流充電的充電方法可有效解決充電機充電鋰離子蓄電池組串聯充電易出現的過充電、充不滿電等問題，且可避免并聯充電的充電電源成本高、可靠性低、充電效率低、連接線徑粗等問題，是目前最適合高電壓充電機充電蓄電池組，特別是電動汽車充電機充電蓄電池組的充電方法。
