要了解電動車充電機，必然要知道脈寬調制集成充電機充電電路，因此首先對出現頻率超高的c3824進行詳細的講解和普及。

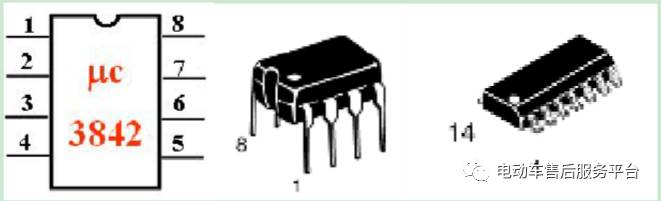

1腳，誤差放大器輸出經RC網絡反饋到2腳，起頻率補償作用，7腳為充電電源正極，5腳為充電電源負極，6腳為脈沖輸出直接驅動場效應管，3腳為最大充電機充電電流限制，調整輸出最大充電機充電電流，2、4腳為充電機充電電壓反饋，可調節輸出充電機充電電壓，4、8腳外接振蕩電阻和振蕩電容。

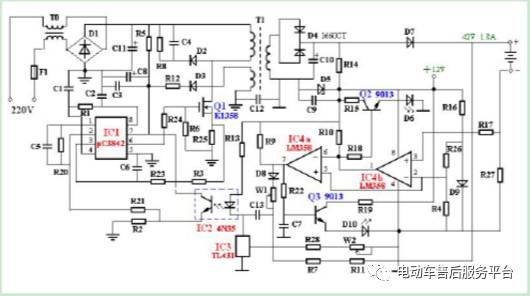

T0：雙向?yàn)V波抑制干擾；D1：整流；C11：濾波；IC1：μc3842脈寬調制集成充電機充電電路。其5腳為充電電源負極，7腳為充電電源正極，6腳為脈沖輸出直接驅動場。

效應管Q1(K1358)，3腳為最大充電機充電電流限制，調整R25(2.5歐姆)的阻值可以調整充電機的最大充電機充電電流。2腳為充電機充電電壓反饋，可以調節充電機的輸出充電機充電電壓。4腳外接振蕩電阻R1、振蕩電容C1。

T1為高頻脈沖變壓器，其作用有三個：

第一是把高壓脈沖降壓為低壓脈沖；

第二是起到隔離高壓的作用，以防觸電；

第三是為μc3842提供工作充電電源。

D4：高頻整流管（16A60V），C10：低壓濾波電容，D5：12V穩壓二極管，IC3：(TL431)為精密基準充電機充電電壓源，配合IC2(光電耦合器4N35)起到自動調節充電機充電電壓的作用。調整w2(微調電阻)可以細調充電機的充電機充電電壓。

D6：充電機充電指示燈，D10：充電機充電蓄電池浮充（充滿）指示燈，R27：充電機充電電流取樣電阻（0.1歐姆，5w）改變W1的阻值可以調整充電機轉浮充的拐點充電機充電電流（200－300mA）

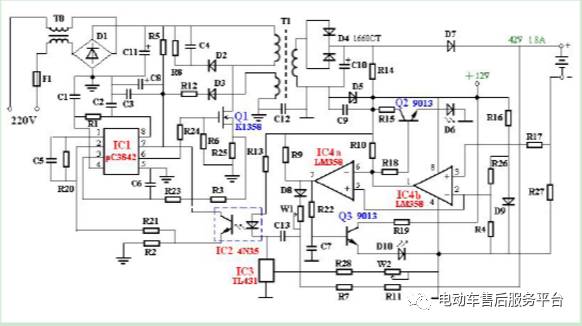

通電開始時，C11上有300v左右充電機充電電壓。此充電機充電電壓一路經T1加載到Q1。第二路經R5,C8,C3,達到IC1的第7腳。強迫IC1啟動。IC1的6腳輸出方波脈沖，Q1工作，充電機充電電流經R25到地。同時T1副線圈產生感應充電機充電電壓，經D3、R12給IC1提供可靠充電電源。

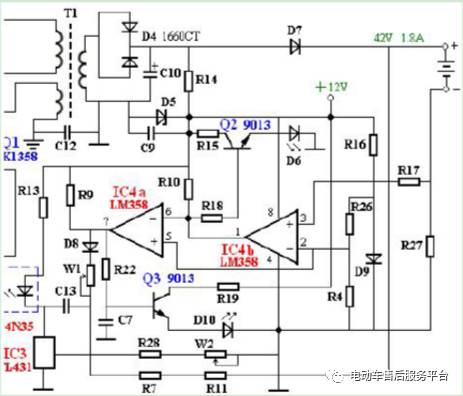

T1輸出線圈的充電機充電電壓經D4、C10整流濾波得到穩定的充電機充電電壓。此充電機充電電壓一路經D7（D7起到防止充電機充電蓄電池的充電機充電電流倒灌給充電機的作用）給充電機充電蓄電池充電。第二路經R14、D5、C9,為L(zhǎng)M358(雙運算放大器，4腳為充電電源地，8腳為充電電源正)及其外圍充電機充電電路提供12V工作充電電源。D9為L(zhǎng)M358提供基準充電機充電電壓，經R26、R4分壓達到LM358的第2腳和第5腳。

正常充電機充電時，R27上端有0.15－0.18V左右充電機充電電壓，此充電機充電電壓經R17加到LM358第3腳，從1腳送出高充電機充電電壓。此充電機充電電壓一路經R18，強迫Q2導通，D6（紅燈）點亮，第二路注入LM358的6腳，7腳輸出低充電機充電電壓，迫使Q3關斷，D10(綠燈)熄滅，充電機進入恒流充電機充電階段。當充電機充電蓄電池充電電壓上升到44.2V左右時，充電機進入恒壓充電機充電階段，輸出充電機充電電壓維持在44.2V左右。充電機進入恒壓充電機充電階段，充電機充電電流逐漸減小。

當充電機充電電流減小到200mA—300mA時，R27上端的充電機充電電壓下降，LM358的3腳充電機充電電壓低于2腳，1腳輸出低充電機充電電壓，Q2關斷，D6熄滅。同時7腳輸出高充電機充電電壓，此充電機充電電壓一路使Q3導通，D10點亮。另一路經D8、W1到達反饋充電機充電電路，使充電機充電電壓降低。充電機進入涓流充電機充電階段。1－2小時后充電機充電結束。
