一種基于反并聯晶閘管全橋子模塊的新型電容換相換流器
2017-5-28 12:03:43??????點擊：
引文信息
趙成勇, 蔣碧松, 郭春義, 等. 一種基于反并聯晶閘管全橋子模塊的新型電容換相換流器[J]. 中國電機工程學報,2017,37(4):229-238
Zhao Chengyong, Jiang Bisong, Guo Chunyi, et al. An enhanced capacitor commutated converters based on an anti-parallel thyristor full bridge sub module[J]. Proceedings of the CSEE,2017,37(4):229-238(in Chinese).
趙成勇
趙成勇教授帶領的直流輸電研究團隊長期致力于傳統直流輸電、柔性直流輸電以及直流電網方面的研究。研究團隊包括教師4人，在讀博士生8人，在讀碩士生30人。先后主持完成國家863計劃課題“柔性直流供電關鍵技術”、國家自然科學基金、國家科技支撐項目子任務等縱向項目，并與國家電網公司、中國南方電網有限責任公司等進行長期科研項目合作。獲2011年度國家能源科技進步獎等省部級獎勵3項。2009年以來完成科研項目32項，全部圍繞直流輸電領域。研究團隊在傳統直流輸電、柔性直流輸電及直流電網、混合直流輸電等方面取得若干研究成果，為直流輸電領域培養了12名博士，100多名碩士。
趙成勇，博士、教授、博士生導師?，F(xiàn)任新能源電力系統國家重點實驗室(華北電力大學)直流輸電與電能質量方向?qū)W術帶頭人，入選華北電力大學學科帶頭人支持計劃。IEEE Senior Member。2013年1-3月和2015年8-9月在加拿大Manitoba大學做訪問教授。2015年8月獲聘為Manitoba大學兼職教授，指導Manitoba大學博士生一名。
兼任中國電機工程學會直流輸電與電力電子專委會技術委員會委員，中國電源學會電能質量專委會委員，電力行業電能質量及柔性輸電標準化技術委員會委員。發表論文210余篇，被SCI檢索28篇、EI檢索100余篇。出版專著兩部：《混合直流輸電》和《柔性直流輸電建模和仿真技術》，其中前者入選“十二五”國家重點圖書出版規劃項目“智能電網研究與應用叢書”，后者入選“國家電網公司電力科技著作出版基金”。授權發明專利28項，申請發明專利60余項。
1項目背景
傳統的電網換相高壓直流電源輸電系統(line commutated converter high voltage direct current，LCC-HVDC)輸送容量大，功率快速可控，在我國“西電東送”和“全國聯網”戰略中扮演著重要角色。然而，其采用無自關斷能力的晶閘管作為換流元件，交流故障條件下容易導致其換相失敗。這不僅會造成直流電源電流短時激增、對換流閥造成沖擊，還會造成直流電源功率短時間大量損失。隨著直流電源輸電工程的大量建設，我國華東、廣東等區域電網已有多條直流電源饋入，因此由某一直流電源系統換相失敗可能引發的多條直流電源系統級聯換相失敗將對電網安全運行帶來更嚴峻的挑戰。
采用電容換相換流器(capacitor commutated converter，CCC)技術一定程度上可以克服傳統電網換相換流器的上述缺點。然而一旦CCC發生了換相失敗，電容會進行不對稱的充放電，引起電容過電壓，最終導致CCC的故障恢復能力減弱，在故障消除后很難快速地恢復到額定運行狀態，甚至有可能在恢復過程中再次發生換相失敗。該情況會對系統造成二次擾動，對電網的安全穩定十分不利，因此有必要對該問題進行深入研究。
2論文所解決的問題及意義
本文從提高電容換相換流器電容電壓可控性的角度出發，將反并聯晶閘管全橋子模塊(anti-parallel thyristor full bridge sub module，APT-FBSM)串入到換流閥和換流變壓器之間，提出了一種新型的電容換相換流器(enhanced capacitor commutated converter，ECCC)拓?fù)浣Y(jié)構。本文所提的ECCC結構不僅在正常工作時不會引起額外的諧波問題，而且在交流系統故障時可以為換流器閥臂提供輔助換相電壓，增大系統換相面積，從而有效降低傳統LCC換流器換相失敗發生的概率。同時，由于其對電容電壓的靈活控制能力，可以有效避免換相失敗發生后類似CCC換流器失去自恢復能力的問題，因此該拓?fù)浣Y(jié)構同樣具備故障快速恢復能力。
3論文重點內容

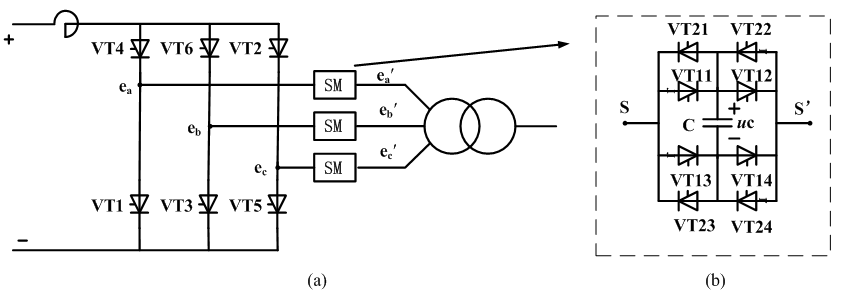

CCC換流器故障恢復能力弱的根本原因是電容電壓的不可控性。如果能夠在首次發生換相失敗后，旁路電容，阻止電容的持續充電，就可以有效解決CCC的這一缺陷。因此，本文提出了一種基于反并聯晶閘管全橋子模塊(anti-parallel thyristor full bridge sub module，APT-FBSM)的新型電容換相換流器(enhanced capacitor commutated converter，ECCC)，該拓?fù)鋵⒎床⒙?lián)晶閘管全橋子模塊代替CCC的固定電容器，串聯于換流閥與換流變壓器之間。ECCC與APT-FBSM的結構如圖1所示。
圖1中：子模塊晶閘管閥VT11~VT41與VT12~VT42組成4組反并聯晶閘管；C為電容；uc為電容電壓；S端點連接換流閥，S′端點連接換流變壓器。其中每個晶閘管閥VTij(i＝1、2、3、4，j＝1、2)可以由若干晶閘管串聯組成。
圖1 新型電容換相換流器拓?fù)浣Y(jié)構：(a)換流器結構 (b)子模塊APT-FBSM
ECCC控制的基本思想是：正常運行時，子模塊電容旁路，直流電源系統特性與LCC一致；發生交流故障時，子模塊電容進行輔助換相，降低換相失敗發生概率，同時避免電容的持續充電。
本文分析了子模塊晶閘管的電壓電流應力。在PSCAD/EMTDC環境中對ECCC的子模塊電壓電流應力、抵御換相失敗的能力和換相失敗后恢復能力進行了仿真研究?！?/span>
4結論
本文提出了一種基于反并聯晶閘管的新型電容換相換流器拓?fù)?。該拓?fù)洳捎梅床⒙?lián)晶閘管全橋子模塊結構取代原有的CCC固定電容器，實現電容電壓的可控性。本文設計了協調控制策略，分析了子模塊晶閘管的電壓與電流應力。仿真結果表明：ECCC可以有效降低換相失敗發生的概率；同時，由于其對電容電壓的靈活控制能力，可以有效避免換相失敗發生后類似CCC換流器失去自恢復能力的問題，具備故障快速恢復能力；并且，子模塊的電壓電流應力均在合理范圍內?！ ?/span>
