基礎知識：超級電容器
2017-5-9 12:22:30??????點擊：
定義

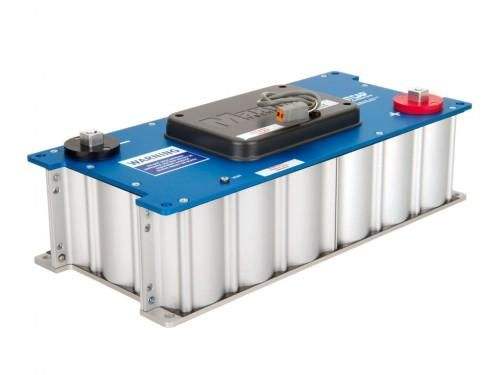

超級電容器電池又叫雙電層電容器(Electrical Double-Layer Capacitor)是一種新型儲能裝置，它通過極化電解質來儲能，具有充電時間短、使用壽命長、溫度特性好、節約能源和綠色環保等特點，一般使用活性碳電極材料，具有吸附面積大，靜電儲存多的特點，在新能源汽車中有廣泛使用。
超級電池器簡介
電能是當代社會不可或缺的重要資源，而儲能設備的優劣直接影響著電力設備的充分應用。近年來隨著便攜式設備、不間斷電源系統以及電動車的大量開發使用，蓄電池的使用量日益增加?？沙潆娦铍姵?，特別是鉛酸蓄電池憑借其價格低廉、性能穩定、沒有記憶功能等卓越特點普遍應用在各行各業。但蓄電池受其先天條件的制約，存在著循環壽命差、高低溫性能差、充放電過程敏感、深度放電性能容量恢復困難、環境污染的問題，傳統蓄電池已經越來越無法滿足人們對儲能系統的要求，給超級電容器電池的發展提供了廣闊的空間。
超級電容器的原理

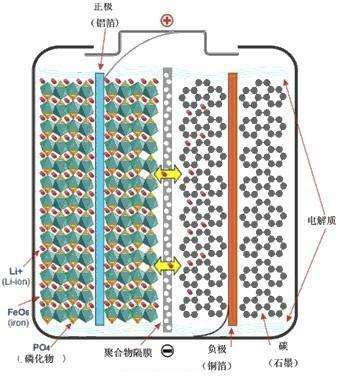

超級電容器的基本原理是利用電極和電解質之間形成的界面雙電層來存儲能量的一種新型電子元件。當電極和電解質接觸時，由于庫侖力、分子間力或原子間力的作用，使固液界面出現穩定的、符號相反的雙層電荷，稱為界面雙電層。贗電容也稱為法拉第準電容，是在電極表面或體相中的二維或準二維空間上，電活性物質進行欠電位沉積，發生高度可逆的化學吸附/脫附或氧化/還原反應，產生和電極充電電位有關的電容。
超級電容器的應用
超級電容器作為產品已趨于成熟，其應用范圍也不斷拓展，在工業、消費電子、通訊、醫療器械、國防、軍事裝備、交通等領域得到越來越廣泛的應用。從小容量的特殊儲能到大規模的電力儲能，從單獨儲能到與蓄電池或燃料電池組成的混合儲能，超級電容器都展示出了獨特的優越性。美、歐、日、韓等發達國家和地區對超級電容器的應用進行了卓有成效的研究。概括起來，有關超級電容器的應用或應用研究可以分為以下幾個方面。
01小功率電子設備的后備電源、替換電源或主電源
后備電源
當主電源中斷、由于振動產生接觸不良或由于其他重載引起系統電壓降低時，超級電容器就能夠起后備電源作用。其電量通常在微安或毫安級。典型的應用有：錄像機、TV衛星接收器、汽車音頻系統、出租車的計量器、無線電波接收器、出租計費器、鬧鐘、控制器、家用面包機、咖啡機、照相機和電視機、計數器、移動電話、尋呼機等。
替換電源
由于超級電容器具有高充放電次數、壽命長、使用溫度范圍寬、循環效率高以及低自放電的特點，故很適合做替換電源。例如，白天太陽能提供電源并對超級電容器充電，晚上則由超級電容器提供電源。典型的應用有太陽能手表、路標燈、公共汽車停車站時間表燈、交通信號燈等，它們能長時間使用，不需要任何維護。
主電源
通過一個或幾個超級電容器釋放持續幾毫秒到幾秒的大電流。放電之后，超級電容器再由低功率的電源充電。其典型的應用有玩具車，其體積小、重量輕，能很快跑動。
02電動汽車
普通電池雖然能量密度高，行駛里程長，但是存在充電時間長、無法大電流充電、工作壽命短等不足。電動汽車的動力源有鉛酸電池、鎳氫電池、鋰離子電池以及燃料電池等。與之相比，超級電容器功率大，充電速度快，輸出功率大，剎車再生能量回收效率高。超級電容在新能源汽車中主要有三類應用：一是作為動力設備，如上海11路公交即為超級電容大巴，車輛運行中途充電只需30秒，一次充電可行駛5~8公里，既節能環保又兼顧城市景觀；二是作為發動機的輔助驅動，在汽車快速啟動時提供較大的驅動電流，減少了油耗和不完全燃燒的污染排放；三是對制動能量進行回收利用，當汽車需要加速時，再將這些儲存的能量釋放出來，提高了能源的使用效率。由于超級電容器的壽命是普通化學電池的100倍以上且徹底免維護，使用超級電容器作為動力源的城市交通電動汽車綜合運營成本大大低于采用電池作為動力源的電動汽車。目前世界各國都在開發電動汽車，主要傾向是開發混合電動汽車（HEV），用電池為電動汽車的正常運行提供能量，而加速和爬坡時可以由超級電容器來補充能量。另外，用超大容量電容器存儲制動時產生的再生能量。在電動車輛行駛時，起步快，加速快，爬坡能力強。
03可再生能源發電系統/分布式電力系統
在可再生能源發電或分布式電力系統中，發電設備的輸出功率具有不穩定性和不可預測性的特點。采用超級電容器儲能，可以充分發揮其功率密度大、循環壽命長、儲能密度高、無需維護等優點，既可以單獨儲能，也可以與其他儲能裝置混合儲能。其優點有一是循環壽命，電池循環壽命要求比較高，最好是能夠持續使用15年以上。二是大功率充放電性能。三是工作適應溫度比較寬一點，盡可能在零下40和70度都有較好的充放電能力。四是安全穩定問題，純電動和混合電動都出現過安全事故，這塊大家都非常關注。五是充放電效率，動力電池中能量的循環必須經過充電-放電-充電的循環，高的充放電效率對保證整車效率具有至關重要的作用。超級電容器與太陽能電池相結合，可以應用于路燈、交通警示牌、交通標志燈等。超級電容器還應用于風力發電、燃料電池等分布式發電系統，可以對系統起到瞬間功率補償?shù)淖饔?，并可以在發電中斷時作為備用電源，以提高供電的穩定性和可靠性。在風電設備系統中，超級電容不會過充，過放影響壽命，充放電過程僅僅是物理層面上的變化，不會對常年密閉空間作業的輪轂內部造成二次污染，超級電容以保持穩定的直流電壓，保證變槳伺服電機的正常運作。
04變頻驅動系統的能量緩沖器
超級電容器與功率變換器構成能量的緩沖器，可以用于電梯等變頻驅動系統。當電梯上升時，能量緩沖器向驅動系統中的直流母線供電，提供電機所需的峰值功率；在電梯減速下降過程中，吸收電機通過變頻器向直流母線回饋的能量。
有軌電車領域
超級電容儲能式有軌電車已逐步融入了城市文化，它已經不僅僅是一種交通工具，而是一種新的生活方式。
05軍事裝備領域
軍用裝備，尤其是野戰裝備，大多不能直接由公共電網供電，而需要配置發電設備及儲能裝置。軍用裝備對儲能單元的要求是可靠、輕便、隱蔽性強。采用超級電容器與蓄電池混合儲能，可以大幅度減輕電臺等背負設備的重量；為軍用運輸車、坦克車、裝甲車等解決車輛低溫啟動困難的問題，還可提升車輛的動力性和隱蔽性；解決常規潛艇中蓄電池失效快、壽命短的問題；還可以為雷達、通信及電子對抗系統等提供峰值功率，以減小主供電電源的功率等級。
超級電容器與普通電池的區別
1、超級電容器在其額定電壓范圍內可以被充電至任意電位，且可以完全放出。而電池則受自身化學反應限制工作在較窄的電壓范圍，如果過放可能造成永久性破壞。
2、超級電容器的荷電狀態（SOC）與電壓構成簡單的函數，而電池的荷電狀態則包括多樣復雜的換算。
3、超級電容器與其體積相當?shù)膫鹘y(tǒng)電容器相比可以存儲更多的能量，電池與其體積相當?shù)某夒娙萜飨啾瓤梢源鎯Ω嗟哪芰俊Ｔ谝恍┕β蕸Q定能量存儲器件尺寸的應用中，超級電容器是一種更好的途徑。
4、超級電容器可以反復傳輸能量脈沖而無任何不利影響，相反如果電池反復傳輸高功率脈沖其壽命大打折扣。
5、超級電容器可以快速充電而電池快速充電則會受到損害。
6、超級電容器可以反復循環數十萬次，而電池壽命僅幾百個循環
7、超級電容器用的材料是安全的和無毒的，而鉛酸蓄電池、鎳鎘蓄電池軍具有毒性。
8、可以在很寬的度范圍內正常工作（-40至＋70℃）而蓄電池很難在高特別是低環境下工作。
超級電容器與鋰電池的區別
1、超級電容器（雙電層）是電容器。儲能少。鋰電是化學電池。儲能多。超級電容具有大功率密度，鋰離子電池具有大能量密度。
2、超級電容器與鋰電池相同點都可以貯存能量，不同點是超級電容量瞬間充電瞬間放電。
3、超級電容器充放電都是物理過程，鋰電池是化學過程。
4、超級電容的最大優勢在瞬時大電流上，而電池的優勢在適當電流的持續釋放上，所以二者可以互補使用，例如在電動車的使用方面最佳方案就是結合使用的，電容主要用于啟動時的瞬態高流。
5、超容的優勢在于其儲能過程是一個物理過程，功率密度大，電池在于其持續的放電能力，能量密度遠大于超容。
超級電容器充電方法
詳見：超級電容組充電解決大電容充電方案
超級電容器電池又叫雙電層電容器(Electrical Double-Layer Capacitor)是一種新型儲能裝置，它通過極化電解質來儲能，具有充電時間短、使用壽命長、溫度特性好、節約能源和綠色環保等特點，一般使用活性碳電極材料，具有吸附面積大，靜電儲存多的特點，在新能源汽車中有廣泛使用。
超級電池器簡介
電能是當代社會不可或缺的重要資源，而儲能設備的優劣直接影響著電力設備的充分應用。近年來隨著便攜式設備、不間斷電源系統以及電動車的大量開發使用，蓄電池的使用量日益增加?？沙潆娦铍姵?，特別是鉛酸蓄電池憑借其價格低廉、性能穩定、沒有記憶功能等卓越特點普遍應用在各行各業。但蓄電池受其先天條件的制約，存在著循環壽命差、高低溫性能差、充放電過程敏感、深度放電性能容量恢復困難、環境污染的問題，傳統蓄電池已經越來越無法滿足人們對儲能系統的要求，給超級電容器電池的發展提供了廣闊的空間。
超級電容器的原理
超級電容器的基本原理是利用電極和電解質之間形成的界面雙電層來存儲能量的一種新型電子元件。當電極和電解質接觸時，由于庫侖力、分子間力或原子間力的作用，使固液界面出現穩定的、符號相反的雙層電荷，稱為界面雙電層。贗電容也稱為法拉第準電容，是在電極表面或體相中的二維或準二維空間上，電活性物質進行欠電位沉積，發生高度可逆的化學吸附/脫附或氧化/還原反應，產生和電極充電電位有關的電容。
超級電容器的應用
超級電容器作為產品已趨于成熟，其應用范圍也不斷拓展，在工業、消費電子、通訊、醫療器械、國防、軍事裝備、交通等領域得到越來越廣泛的應用。從小容量的特殊儲能到大規模的電力儲能，從單獨儲能到與蓄電池或燃料電池組成的混合儲能，超級電容器都展示出了獨特的優越性。美、歐、日、韓等發達國家和地區對超級電容器的應用進行了卓有成效的研究。概括起來，有關超級電容器的應用或應用研究可以分為以下幾個方面。
01小功率電子設備的后備電源、替換電源或主電源
后備電源
當主電源中斷、由于振動產生接觸不良或由于其他重載引起系統電壓降低時，超級電容器就能夠起后備電源作用。其電量通常在微安或毫安級。典型的應用有：錄像機、TV衛星接收器、汽車音頻系統、出租車的計量器、無線電波接收器、出租計費器、鬧鐘、控制器、家用面包機、咖啡機、照相機和電視機、計數器、移動電話、尋呼機等。
替換電源
由于超級電容器具有高充放電次數、壽命長、使用溫度范圍寬、循環效率高以及低自放電的特點，故很適合做替換電源。例如，白天太陽能提供電源并對超級電容器充電，晚上則由超級電容器提供電源。典型的應用有太陽能手表、路標燈、公共汽車停車站時間表燈、交通信號燈等，它們能長時間使用，不需要任何維護。
主電源
通過一個或幾個超級電容器釋放持續幾毫秒到幾秒的大電流。放電之后，超級電容器再由低功率的電源充電。其典型的應用有玩具車，其體積小、重量輕，能很快跑動。
02電動汽車
普通電池雖然能量密度高，行駛里程長，但是存在充電時間長、無法大電流充電、工作壽命短等不足。電動汽車的動力源有鉛酸電池、鎳氫電池、鋰離子電池以及燃料電池等。與之相比，超級電容器功率大，充電速度快，輸出功率大，剎車再生能量回收效率高。超級電容在新能源汽車中主要有三類應用：一是作為動力設備，如上海11路公交即為超級電容大巴，車輛運行中途充電只需30秒，一次充電可行駛5~8公里，既節能環保又兼顧城市景觀；二是作為發動機的輔助驅動，在汽車快速啟動時提供較大的驅動電流，減少了油耗和不完全燃燒的污染排放；三是對制動能量進行回收利用，當汽車需要加速時，再將這些儲存的能量釋放出來，提高了能源的使用效率。由于超級電容器的壽命是普通化學電池的100倍以上且徹底免維護，使用超級電容器作為動力源的城市交通電動汽車綜合運營成本大大低于采用電池作為動力源的電動汽車。目前世界各國都在開發電動汽車，主要傾向是開發混合電動汽車（HEV），用電池為電動汽車的正常運行提供能量，而加速和爬坡時可以由超級電容器來補充能量。另外，用超大容量電容器存儲制動時產生的再生能量。在電動車輛行駛時，起步快，加速快，爬坡能力強。
03可再生能源發電系統/分布式電力系統
在可再生能源發電或分布式電力系統中，發電設備的輸出功率具有不穩定性和不可預測性的特點。采用超級電容器儲能，可以充分發揮其功率密度大、循環壽命長、儲能密度高、無需維護等優點，既可以單獨儲能，也可以與其他儲能裝置混合儲能。其優點有一是循環壽命，電池循環壽命要求比較高，最好是能夠持續使用15年以上。二是大功率充放電性能。三是工作適應溫度比較寬一點，盡可能在零下40和70度都有較好的充放電能力。四是安全穩定問題，純電動和混合電動都出現過安全事故，這塊大家都非常關注。五是充放電效率，動力電池中能量的循環必須經過充電-放電-充電的循環，高的充放電效率對保證整車效率具有至關重要的作用。超級電容器與太陽能電池相結合，可以應用于路燈、交通警示牌、交通標志燈等。超級電容器還應用于風力發電、燃料電池等分布式發電系統，可以對系統起到瞬間功率補償?shù)淖饔?，并可以在發電中斷時作為備用電源，以提高供電的穩定性和可靠性。在風電設備系統中，超級電容不會過充，過放影響壽命，充放電過程僅僅是物理層面上的變化，不會對常年密閉空間作業的輪轂內部造成二次污染，超級電容以保持穩定的直流電壓，保證變槳伺服電機的正常運作。
04變頻驅動系統的能量緩沖器
超級電容器與功率變換器構成能量的緩沖器，可以用于電梯等變頻驅動系統。當電梯上升時，能量緩沖器向驅動系統中的直流母線供電，提供電機所需的峰值功率；在電梯減速下降過程中，吸收電機通過變頻器向直流母線回饋的能量。
有軌電車領域
超級電容儲能式有軌電車已逐步融入了城市文化，它已經不僅僅是一種交通工具，而是一種新的生活方式。
05軍事裝備領域
軍用裝備，尤其是野戰裝備，大多不能直接由公共電網供電，而需要配置發電設備及儲能裝置。軍用裝備對儲能單元的要求是可靠、輕便、隱蔽性強。采用超級電容器與蓄電池混合儲能，可以大幅度減輕電臺等背負設備的重量；為軍用運輸車、坦克車、裝甲車等解決車輛低溫啟動困難的問題，還可提升車輛的動力性和隱蔽性；解決常規潛艇中蓄電池失效快、壽命短的問題；還可以為雷達、通信及電子對抗系統等提供峰值功率，以減小主供電電源的功率等級。
超級電容器與普通電池的區別
1、超級電容器在其額定電壓范圍內可以被充電至任意電位，且可以完全放出。而電池則受自身化學反應限制工作在較窄的電壓范圍，如果過放可能造成永久性破壞。
2、超級電容器的荷電狀態（SOC）與電壓構成簡單的函數，而電池的荷電狀態則包括多樣復雜的換算。
3、超級電容器與其體積相當?shù)膫鹘y(tǒng)電容器相比可以存儲更多的能量，電池與其體積相當?shù)某夒娙萜飨啾瓤梢源鎯Ω嗟哪芰俊Ｔ谝恍┕β蕸Q定能量存儲器件尺寸的應用中，超級電容器是一種更好的途徑。
4、超級電容器可以反復傳輸能量脈沖而無任何不利影響，相反如果電池反復傳輸高功率脈沖其壽命大打折扣。
5、超級電容器可以快速充電而電池快速充電則會受到損害。
6、超級電容器可以反復循環數十萬次，而電池壽命僅幾百個循環
7、超級電容器用的材料是安全的和無毒的，而鉛酸蓄電池、鎳鎘蓄電池軍具有毒性。
8、可以在很寬的度范圍內正常工作（-40至＋70℃）而蓄電池很難在高特別是低環境下工作。
超級電容器與鋰電池的區別
1、超級電容器（雙電層）是電容器。儲能少。鋰電是化學電池。儲能多。超級電容具有大功率密度，鋰離子電池具有大能量密度。
2、超級電容器與鋰電池相同點都可以貯存能量，不同點是超級電容量瞬間充電瞬間放電。
3、超級電容器充放電都是物理過程，鋰電池是化學過程。
4、超級電容的最大優勢在瞬時大電流上，而電池的優勢在適當電流的持續釋放上，所以二者可以互補使用，例如在電動車的使用方面最佳方案就是結合使用的，電容主要用于啟動時的瞬態高流。
5、超容的優勢在于其儲能過程是一個物理過程，功率密度大，電池在于其持續的放電能力，能量密度遠大于超容。
超級電容器充電方法
詳見：超級電容組充電解決大電容充電方案
