直流穩壓電源輸出反饋控制方式解析
2017-8-8 9:56:07??????點擊：
直流穩壓電源的輸出直流穩壓電源電壓基本上呈現穩定化，也就是說，具備讓已設定直流穩壓電源電壓值維持恒定的功能。為了維持直流穩壓電源電壓穩定，直流穩壓電源會將輸出反饋（feedback）至控制電路。
大致可分為直流穩壓電源電壓模式控制、直流穩壓電源電流模式控制、遲滯控制等3種方式。

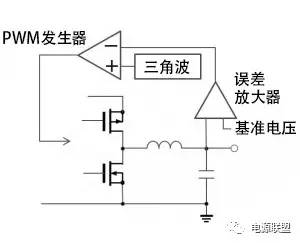

?直流穩壓電源電壓模式控制（PWM例）
直流穩壓電源電壓模式控制是最基本的方式。反饋環路只反饋輸出直流穩壓電源電壓。通過以誤差放大器和基準直流穩壓電源電壓做比較后所差距的直流穩壓電源電壓再進一步與三角波做比較，決定PWM訊號的脈沖寬度來控制輸出直流穩壓電源電壓。
此方式的優點在于純直流穩壓電源電壓的反饋環路可進行較簡單的控制、可縮短ON時間、抗噪好、抗干擾好。其缺點是，相位補償電路復雜。外置相位補償電路，故設計可能較花時間。
直流穩壓電源電壓模式控制
純直流穩壓電源電壓反饋環路控制簡單 V ON時抗頃好
相位補償電路復雜
直流穩壓電源電流模式控制
直流穩壓電源電流模式控制是對直流穩壓電源電壓模式控制的改良，是以檢測電路電感直流穩壓電源電流的方式取代直流穩壓電源電壓模式控制環路使用的三角波?；驒z測晶體管的直流穩壓電源電流取代電感直流穩壓電源電流、通過插入直流穩壓電源電流檢測電阻進行檢測。
反饋環路分直流穩壓電源電壓環路和直流穩壓電源電流環路兩者，控制雖變得比較復雜，不過有相位補償電路設計大幅簡單化的優點。
其他優點還有反饋環路的穩定性高，負載瞬態響應比直流穩壓電源電壓模式快速。其缺點是，直流穩壓電源電流檢測敏感，噪聲多，會影響PWM控制。
電溫模式控制
V是對電圧模式控制的改良，
V是以檢測電路電想直流穩壓電源電流的方式取代三角波. V反饋環路的穩走性茼 V大幅度簡化相位補飾路iSi十 彳負載睡態昀應比直流穩壓電源電壓模式茼速 V要艘直流穩壓電源電流檢測反饋環路的頃聲
遲滯控制（直流穩壓電源紋波控制）
遲滯控制方式是引腳對需要更高速負載瞬態響應的負載，例如CPU、FPGA等電源要求而開發的方式。因其檢測并控制輸出的直流穩壓電源紋波，故也稱為直流穩壓電源紋波控制方式。
該方式，不通過誤差放大器而以比較器監控輸出直流穩壓電源電壓。檢測超過或未超過已設定的閾值后，由比較器直接控制開關ON/OFF。方法有兩種，一為在ON時間固定下檢測不超過的閾值，一為在OFF時間固定下檢測超過的閾值，利用上下雙方閾值窗口的方式。
其優點，在于由比較器進行直接控制，故瞬態響應極為高速、無須相位補償。其缺點是，雖然有開關頻率會變動、抖動大、檢測輸出直流穩壓電源紋波需要ESR（等價串聯電阻）較大的輸出電容器，隨著技術革新，采用此方式的IC逐漸増加。
遲淙（絞波）控制
.以比較器駐監控輸a ?負載瞬態昀應速度非常快 ?反饋環路的穩走性茼 ?無離位補償 ?開關頻率錢動 ?抖動大
?檢測直流穩壓電源紋波驗ES晦大的電容器
