功能安全是指采取合理的技術和管理措施，保證系統功能的正確實現，從而避免由功能性故障導致的不可接受的風險。功能安全標準IEC 61508發布于2000年，并于2010年發布第2版，該標準提出了全新的評價和保證系統可靠性的理論及方法，將風險做為一個衡量危險的指標，并使用功能安全等級來表示降低風險的能力，是迄今為止安全相關系統的理論概括和技術總結。

目前，功能安全以IEC 61508作為基礎標準，已經在汽車、高鐵、化工、醫療等行業得到了廣泛的應用，并形成了各自的行業安全標準，但是在與國民經濟息息相關的電力二次設備領域還沒有得到重視。繼電保護裝置是電力系統穩定運行的重要保障，一旦失效，會帶來極大的安全隱患，造成重大安全事故或經濟損失。

繼電保護裝置由上千個元器件組成，元器件個性失效會導致保護發生拒動、誤動風險。近年來國內外的多起電力事故，再一次向我們敲響了警鐘，完全有必要引進系統、全面的安全標準作為繼電保護裝置可靠運行的理論和方法支撐。

本文對目前繼電保護裝置存在的安全風險進行了分析，并提出了引入功能安全標準和評估技術，實現裝置運行狀態的全面監視，提高裝置可靠性，降低因硬件故障導致的拒動和誤動風險。結合保護裝置的特殊性，提出了基于保護、起動雙重化帶診斷架構的功能安全繼電保護裝置設計方案，實現了保護裝置安全性和可用性的兼顧。給出了包括診斷方法、減少共因失效、FMEA分析、故障注入測試等功能安全相關技術在保護裝置中的具體實施方法。

1  目前繼電保護裝置存在的安全風險
1.1  單套非冗余配置
對于110kV及以下電壓等級的場合，一般繼電保護裝置按單套非冗余配置。這種配置成本較低，但是安全性相對較差，拒動風險高。裝置內部保護互感器、模數轉換電路、邏輯處理CPU及出口回路等部件，都是單獨運行的，任何一個部件失效，都有可能造成裝置無法正常實現跳閘出口；雖然裝置有自診斷功能，但診斷結果要么僅觸發報警，要么閉鎖裝置出口，故障導向危險。一旦當一次設備發生故障時，保護裝置失效，則會造成一次設備損壞或越級動作。

1.2  雙套冗余配置
對于220kV及以上電壓等級的場合，一般繼電保護裝置按雙套配置。雙套配置實現了一定程度的冗余，當其中一臺保護裝置失效時，另一臺保護裝置仍然可以實現正常的保護跳閘功能，較單套配置安全性有了大幅度的提高，但仍存在以下不足：
1）雖然是雙套配置，但是兩個保護裝置是獨立運行的，他們之間無冗余通信。任何一個裝置根據邏輯運算結果判斷出一次設備故障時，則直接跳閘出口，增加了誤動的可能性。
2）有些涉及跳閘動作回路的器件故障時無法及時檢測出來，當發生區外故障時開放起動電源后會造成誤動，擴大停電范圍。
3）目前提高可靠性的方法，主要靠經驗。缺乏理論支撐，且缺少必要的故障注入測試。
綜上所述，目前繼電保護裝置配置存在一定的安全風險，需要系統性地引入功能安全設計理念和管理方法，進一步提高繼電保護裝置的可靠性。

2  繼電保護裝置的功能安全
2.1  繼電保護裝置的功能安全定義
繼電保護裝置的安全功能是保證電力系統設備安全，提高用電的可靠性。當一次設備故障時，保護能夠快速、可靠動作，及時將故障設備與電力系統隔離開，防止故障設備及其他一次設備損壞，避免越級跳閘，縮小故障影響范圍，將故障危害程度降至最低。同時能實現裝置的運行狀態全面監測，在故障時及時檢修隔離出來。
2.2  繼電保護裝置功能安全的特殊性
繼電保護裝置，不僅要在一次設備故障時可靠動作，還要在一次設備無故障時不能誤動。在實際應用中，安全性和可用性往往是矛盾的。比如，目前110kV電壓等級以下變電站中，單套繼電保護自檢故障時，會閉鎖裝置的出口正電源。這種做法降低了誤動的風險，提高了保護裝置的可用性，防止了負荷端的頻繁斷電；但是此時一次設備處于無保護狀態，如果發生故障，將導致一次設備損壞或越級動作，這又降低了裝置的安全性。
而在220kV電壓等級以上的變電站中，保護裝置按雙套配置，一臺裝置閉鎖后，另外一臺裝置仍能實現保護功能。這種配置降低了拒動的風險，提高了安全性；但增加了誤動的概率，降低了可用性。
引入功能安全標準評價繼電保護裝置的可靠性，需要根據實際應用場合，尋找安全性和可用性的最優平衡點。

3  繼電保護裝置安全完整性等級和目標失效量確定
3.1  安全完整性等級（SIL）確定
安全完整性是一種量化預期安全水平的方式，其等級表示降低風險的能力，因此需要先定義繼電保護裝置所需的SIL，以指導功能安全保護裝置的方案設計?？梢允褂枚亢投ㄐ詢煞N方法來確定SIL，定量的方法涉及到大量的數據，評估比較繁瑣，本文參考IEC 61508-5中附錄D的風險圖法，定性地確定繼電保護裝置所需的SIL。

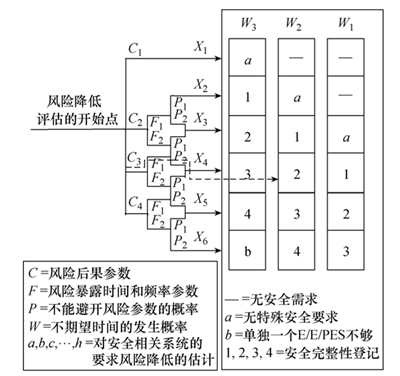

如圖1所示，對于繼電保護設備而言，其失效產生的危險會導致對一人或者多人的嚴重永久傷害，也可能造成幾人或多人死亡（折中選擇C3）。但是檢修一般1年甚至幾年才會進行一次，所以人員很少暴露在危險區域（選擇F1）。

最壞情況下這種危險為高壓電擊或者爆炸、燃燒等危害，人員幾乎不可能避開此種危險（選擇P2）；通常一次電力設備按標準方法設計，此種不期望事件發生概率小且只有少量不期望事件出現（選擇W2）。查看圖1虛線箭頭標記，確定SIL2（圖中各路徑的含義見表1）。

3.2  目標失效量確
從繼電保護裝置的功能安全定義可以看出，繼電保護裝置為低要求的操作模式，根據表2可得，其允許的平均失效概率PFD≥10-3且＜10-2。


圖1  風險分析框圖

根據表3可得，其允許的安全失效分?jǐn)?shù)（SFF）和系統的硬件故障裕度HFT有關系；如果HFT為0，則SFF需≥90%且＜99%；如果HFT為1，則SFF在60%～90%之間；如果HFT為2，則SFF＜60%即可。




表3  硬件故障裕度與安全失效分?jǐn)?shù)


4  繼電保護裝置功能安全設計


4.1  安全的系統架構


1）1OO1D安全架構


如圖1所示，110kV及以下電壓等級的場合，功能安全繼電保護裝置采用1OO1D，即一取一帶診斷安全架構，此架構的硬件故障裕度HFT為0。診斷功能有助于把檢測到的危險失效轉變成安全失效。


如圖2所示，保護裝置的安全邏輯模塊由保護通道、起動通道、診斷單元組成，保護通道和起動通道相互獨立，各自具有ADC采樣電路及CPU計算單元；同時，由診斷單元作為協處理器，用于監測保護、起動通道各元件的運行狀態，并實現兩個通道的數據交互、同步和表決。


保護通道及診斷單元表決輸出跳閘信號。當保護通道發生異常時，診斷單元可以根據診斷信息輸出跳閘信號，降低拒動的概率；由起動通道和診斷單元表決后開放出口電源，降低誤動的概率，實現了安全性和可用性的兼顧。




圖2  1OO1D安全架構


2）1OO2D安全架構


如圖3所示，220kV及以上電壓等級的場合，功能安全繼電保護裝置采用1OO2D，即二取一帶診斷安全架構，此架構的硬件故障裕度HFT為1。保護裝置A和保護裝置B是熱備用關系，正常工作時一主一備，主機故障時自動切換到備機，系統降級為1OO1D運行。


主備機之間通過以太網進行信息交互，確保數據同步。1OO2D架構的保護裝置，二次互感器、保護通道、起動通道、診斷單元及出口繼電器等環節，均實現了冗余，可極大提高系統安全性和可用性，和2OO3安全架構的安全性和可用性幾乎相當。




圖3  1OO2D安全架構


4.2  診斷方法


引入診斷的目的是在裝置運行過程中，不斷地監測系統的運行狀態，當某個模塊發生故障時，系統可以將其檢測出來，并將危險失效引導為安全失效，使系統進入到安全狀態。


本文安全繼電保護裝置診斷方法包括：對裝置內各級電源模塊進行狀態監測，防止芯片在電源過壓、欠壓等工況下不正常工作；CPU板卡設計有硬件看門狗，防止程序跑飛；裝置模擬采樣電路均留有監視通道，該監視通道輸入接到ADC基準等固定電平，從而診斷ADC工作是否正常；選用帶ECC內存校驗保護功能的DDR、FLASH等存儲元件，糾正數據傳輸過程中的1比特出錯；繼電器驅動、背板CAN通信等關鍵信號回讀，用于診斷實際輸出信號是否符合預期。


4.3  減少共因失效


共因失效是由于某個單一故障源，導致系統多個部件同時發生失效，共因失效是引起冗余系統失效的主要原因之一，該故障源可能是系統內的，也可能是系統外的。


在設計階段，可以通過典型的共因失效檢測并指定防范措施，來降低共因失效率，安全繼電保護裝置共因失效的防范措施：保護通道、起動通道及診斷單元使用相互獨立的電源、時鐘及采樣基準等，加強環境（溫度、濕度、灰塵、腐蝕等）、EMC等外部共因的測試。根據IEC 61508-6的表格D.1，計算共因失效因子?，然后在評估平均失效概率（PFD）時，將失效因子考慮在內。


4.4  FMEA分析及故障注入測試


FMEA技術分析系統各元件可能的失效原因，計算安全失效、危險失效的占比，并尋找將危險失效轉換為安全失效的方法，F(xiàn)MEA分析工作貫穿整個產品的設計開發過程。


通常如電阻、電容、MOSFET等分立器件的失效模式和失效概率可以在SN 29500或者GJB/Z299C等標準中找到詳細的數據，而如CPU、FPGA、SOC等集成電路的失效模式比較難預測，通常做法是將集成芯片按照功能分成多個子模塊，然后通過分析各子模塊失效模式以及失效結果，匯總、分析芯片所需的防護措施。


FMEA分析的過程比較費時和繁瑣，但是卻能在設計階段，通過系統性的分析計算，發現裝置的薄弱環節和缺陷，并盡早做出改進措施，為實現保護裝置的高安全性、高可靠性提供重要的依據和保障。


為了驗證診斷措施的有效性及FMEA分析的正確性，需要進行故障注入測試。硬件故障注入測試從元器件的物理層面，進行全面的“拉網式”故障模擬測試，這個過程能夠識別出潛在的設計缺陷、硬件缺陷及故障影響。


例如，在測試階段，可修改各級電源芯片的反饋電阻阻值，或者使用外接可調電壓源，模擬電源欠壓、過壓等故障，觀察系統運行情況；使用時鐘拉偏儀，模擬嵌入式芯片時鐘偏移、短路及開路等故障，觀察系統運行情況；裝置內部和安全功能相關的電阻、電容等被動器件，逐一測試其在短路、開路、參數變化等工況下的系統運行情況。由于故障注入測試工作比較繁瑣，其他測試不再一一例舉。


4.5  使用安全芯片


隨著功能安全在各行業的應用，各芯片廠家相繼推出了滿足SIL標準的安全芯片，如TI推出的Hercules系列CPU芯片，內部采用旋轉90°且分開Layout的雙核架構，避免共因失效，同時支持CPU自檢、Flash及RAM的ECC校驗、電壓及時鐘監控等安全特性；ADI推出的AD7124系列ADC芯片，支持電源、基準電壓、模擬輸入監控、開路檢測、轉換校準檢查等豐富的診斷機制。


使用安全芯片，可以節省布板空間和成本，節省外圍電路元器件；由于安全芯片已經經過了TUV等專業機構的評估認證，所以在使用的時候，可將其當作滿足SIL等級的模塊處理，提高設計效率，縮短開發周期。


結論
本文對功能安全在繼電保護裝置中的應用進行了探討，分析了目前裝置配置存在的安全風險。參考IEC 61508標準，定性分析了繼電保護裝置需要滿足的安全完整性等級及目標失效量。


采用1OO1D或1OO2D安全架構的功能安全繼電保護裝置，可降低拒動風險，提高安全性；保護、起動雙通道帶診斷設計，可降低誤動風險，提高可用性。自診斷、降低共因失效、安全芯片等技術，可有效控制裝置的系統性失效；FDMA分析及故障注入測試可有效控制裝置的隨機失效。


目前，由南京南瑞繼保研發的滿足核電站功能安全標準的繼電保護裝置PCS- 9620H，已經在三門核電站及遼寧紅沿河核電站取得了成功應用。
